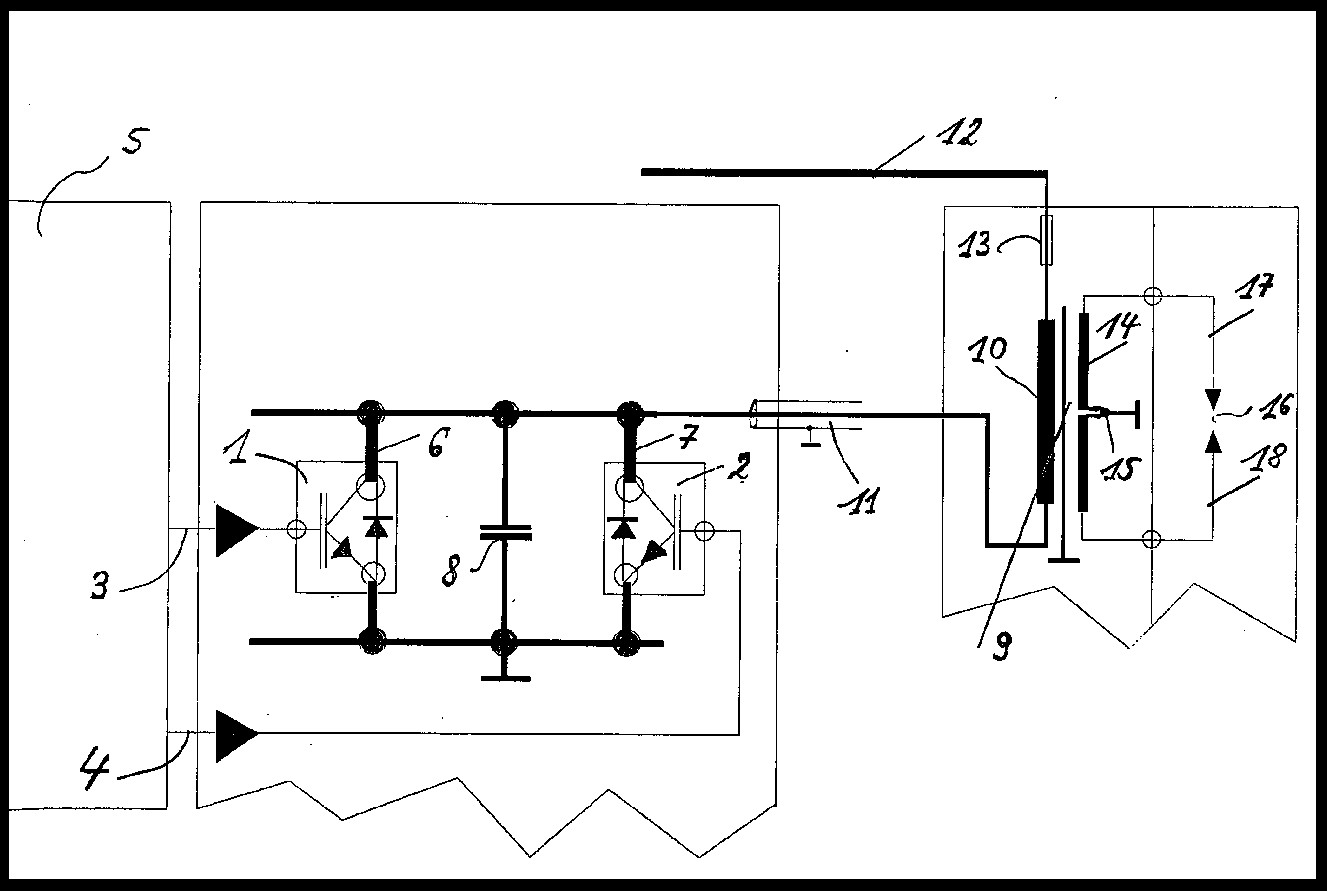

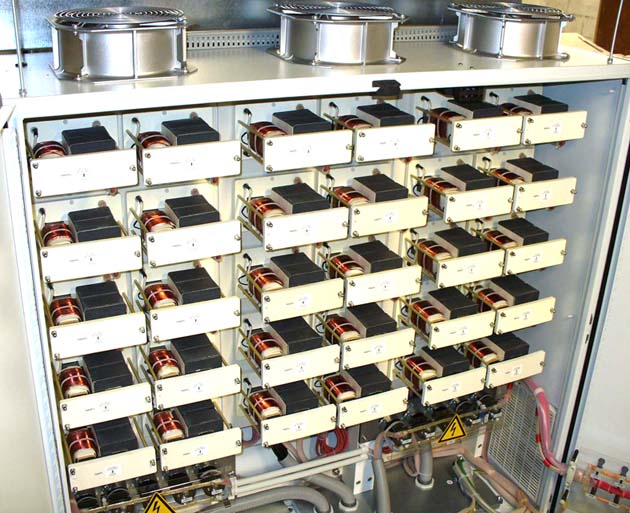

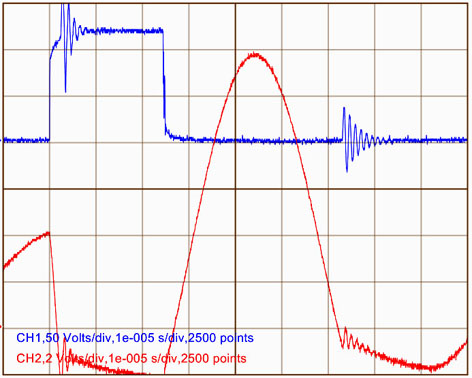

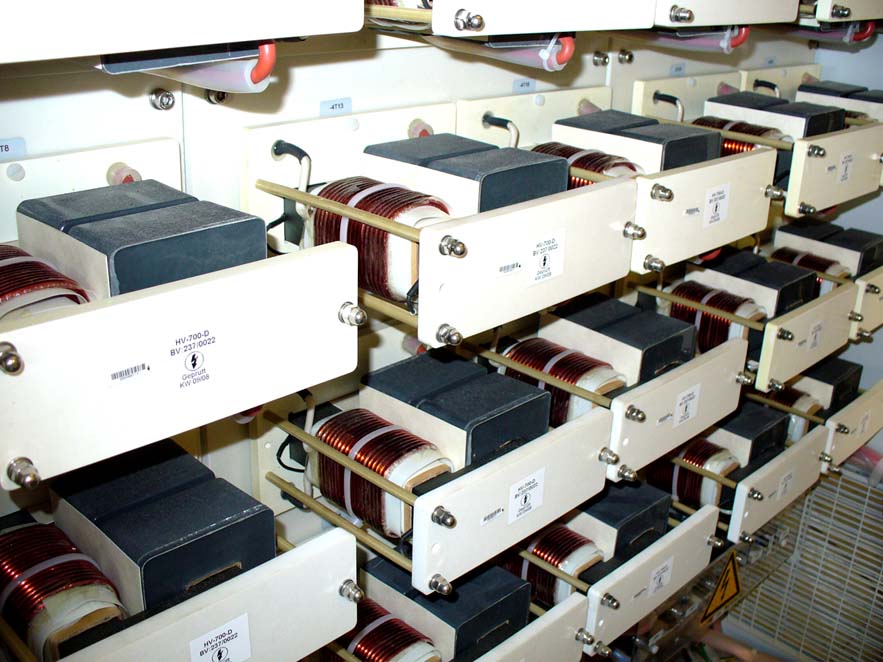

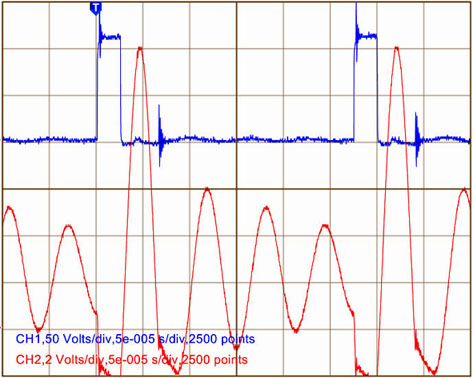

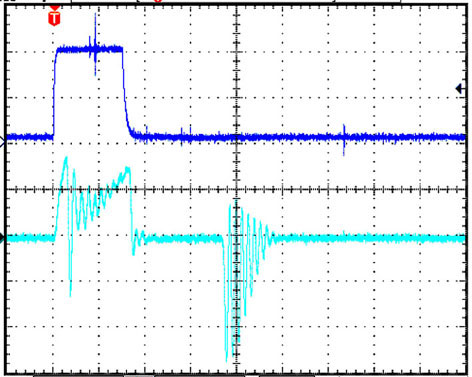

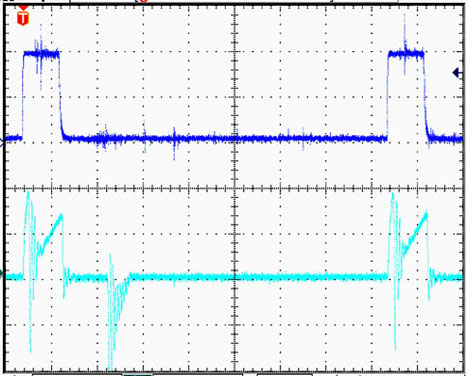

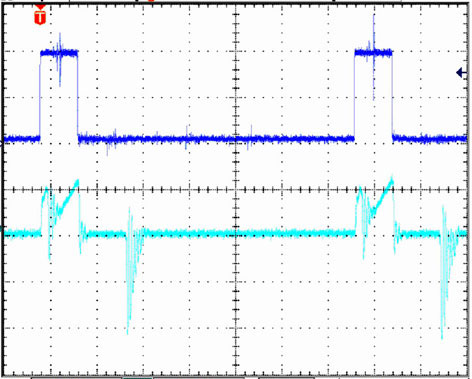

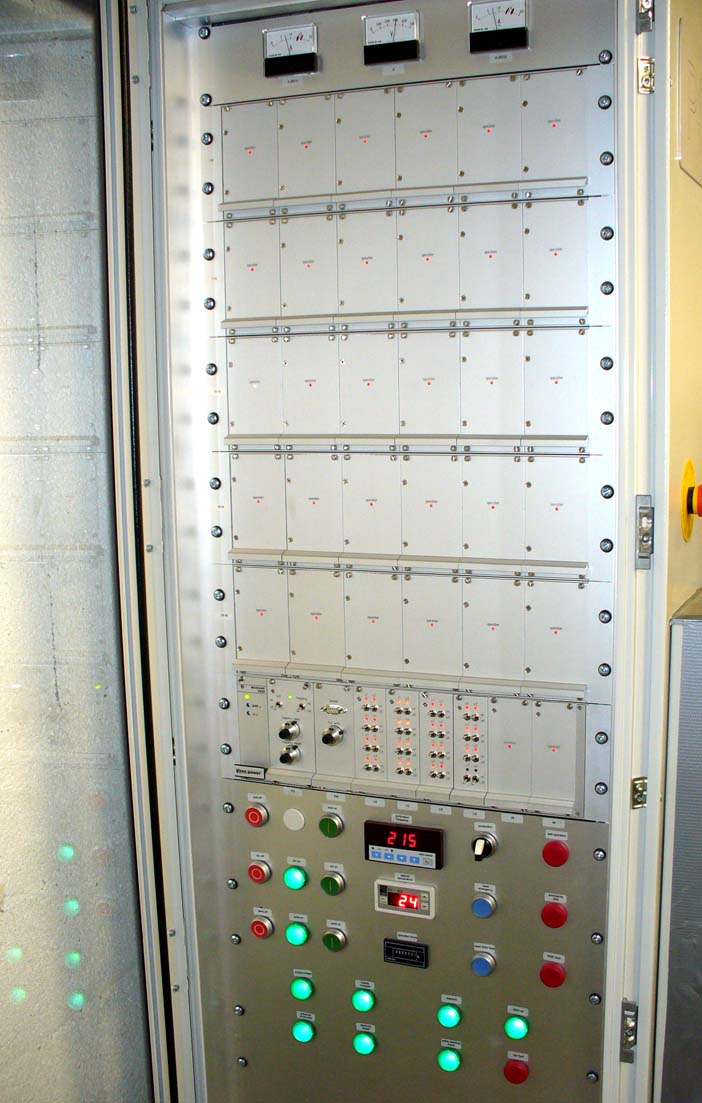

Twin AC/AC, AC/DC frequency shift converter high power, high frequency, high voltage, ultra short mega peak current, electrostatic nano or micro cluster perforation, ignition, sparking, arc, cigarette, tipping, filter, fine, packaging, paper, plug-wrap, sack, bag, Kraft, food, plastic film, foil, textile, fabrics or other product, switching converter, compressor, emergency, train, ship or vessel power supply, generator, fuel cell, upward, downward, frequency shift switching unit, stabilizer, soft starter, vector, phase, inverter, servo system, motion, stepping, machine, asynchronous, standard, motor, torque, automation, remote, gas, slab, laser, diode, stack, fiber, fibre optics, beam, material, hybrid, plug-in, battery, renewable, energy, medical equipment, membrane, filtration, robotic, photovoltaic, industrial automation, drives, IGBT, MOSFET, FRETFET, HVFET, tube, rf, hv. Patent granted DE10328937.

Online OPSS-1 porosity vision scanning control system permeability cluster control for electro static or laser micro perforation machines, multiple color sensor head, spectral intensity, DSP, FPGA, CCD, line, precise, laser, position, material finger print detection, VIS wave length, opacity, defects, inspection, image control, scanner systems, process software, line, camera, vision control, filter, tipping, cigarette, book, packaging, magazine, bible, wall, Kraft, paper, coffee, tea, food, co-extrusion foil, film, agriculture, cement, domestic or other moving fabrics or web material. Patent pending DE10251610, China patent granted 200310104764.

In-situ dyne or surface tension control ODSTM-1 at fast moving substrate, plastic, film, foil, tear tape, laminate, co-extrusion, BOPP, LLDPE, LDPE, PE, PP, PVC, MOV, MOH, FEP, PET, OPP, PTFE, MPET, spectral, extinction, monolithic, sensor, analyzing, Subangstrom, roughness, measurement, wavelength, wobbling, stray, light, beaming, water drop, angle, inspection, corona, plasma jet, laser, IR, NIR, scanning, monolithic spectrometer, photonics, spectral, properties, reflectometer, scatterometry, ellipsometry, opto, acoustic, basic, weight, techniques, corona, flam, gas treatment. Previous patent application DE19543289.

Patent references

http://www.wikipatents.com/gb/2149092.html

http://www.wikipatents.com/de/3332886.html

http://www.wikipatents.com/de/2918283.html

http://www.freepatentsonline.com/EP0460369.html

http://www.freepatentsonline.com/7224447.html

http://v3.espacenet.com/publicationDetails/biblio?CC=EP&NR=0460369&KC=&FT=E

http://www.inpama.com/index.php?content=invention&id=18

http://www.inpama.com/index.php?content=invention&id=19

http://www.inpama.com/index.php?content=invention&id=20

http://www.inpama.com/index.php?content=invention&id=21

http://www.inpama.com/index.php?content=invention&id=22

http://www.inpama.com/index.php?content=invention&id=23

http://www.inpama.com/index.php?content=invention&id=24

https://www.patent-net.de/index.php?content=projekt&id=163

https://www.patent-net.de/index.php?content=projekt&id=213

https://www.patent-net.de/index.php?content=projekt&id=155

https://www.patent-net.de/index.php?content=projekt&id=156

https://www.patent-net.de/index.php?content=projekt&id=214

https://www.patent-net.de/index.php?content=projekt&id=157

https://www.patent-net.de/index.php?content=projekt&id=158

https://www.patent-net.de/index.php?content=projekt&id=287

EU technology links

http://www.ircnet.lu/matching/completerec.cfm?BBS_ID=20036&org=391

Title: Micro-laser line perforation for web materials such as paper, metal or other substrates and laser application fields in industry (paper, packaging or cigarette industry) and research (Ref: 06 DE NRXE 0FGK )

http://www.bit.or.at/irca/bbsshow8.php?ref1=06%20DE%20NRXE%200FGK&vQuelle=inna.at

Micro-laser line perforation for web materials such as paper, metal or other substrates and laser application fields in industry (paper, packaging or cigarette industry) and research

http://www.bit.or.at/irc/bbs-show.php?ref1=06%20DE%20NRXE%200FIX&vQuelle=&cc=&eoi=NO

Optical online porosity scanning system

http://www.enterpriseeuropenetwork.at/marktplatz/index.php?file=bbs-show.php&bbsref=06%20DE%20NRXE%200FIX&source=

Optical online porosity scanning system

http://www.enterpriseeuropenetwork.at/marktplatz/index.php?file=bbs-show.php&bbsref=06%20DE%20NRXE%200FIP&source=

Dual, high-power, high- frequency switching unit for various perforation or other applications to increase operation frequencies and power levels

http://www.enterpriseeuropenetwork.at/marktplatz/index.php?file=bbs-show.php&bbsref=06%20DE%20NRXE%200FGR&source=

Off-line laser perforation system and machines for wide-web cigarette tip paper, packaging paper or other material sheets by using a high-power laser multiplexer

http://www.enterpriseeuropenetwork.at/marktplatz/index.php?file=bbs-show.php&bbsref=06%20DE%20NRXE%200FGK&source=

Micro-laser line perforation for web materials such as paper, metal or other substrates and laser application fields in industry (paper, packaging or cigarette industry) and research

PowerSourcing Links

Perfection en nano micro perforación electrostática y laser del ópticos porosimeters para los papels

1. Nano micro perforacion

La perforacion electrostatica alcanzaron ampalia difusion en la nano micro perforacion de bandas de papel fino y tambien los NANO MICRO POROS en materiales flexibles para embalaje en rollos y productos fabricados con estos permeables al vapor de gas, por lo tanto, con respiration active pero, sin embargo, permaneceran impermeables para los liquidos en un grando importante y de esta manera actuaran como barreras justamente segun lo requerido en la bandas con coating o plasticos.

Los materiales acabados de esta manera son de interes para el papel fino, cigarrillo, empaquetado, en el Ilenado, en Ia industria de Ios no tejidos y para otros compos tecnicos de aplicacion. Los micro poros se pueden insertar en Ia banda en movihiento en forma electrostatica, incluso con veIocidades de proceso medias y granges anchos de Ia cinta.

En el pasado y ahora los papeles finos y otros, con gramajes entre 20 y 150 g/m2 han sido perforados electrostaticamente en todo su superficie en zonas, linea o area especiales. Entre ellos se encuentra el papel de cigarrillo, el papel fino para Ios extremos de cigarrilllos ventilados, el papel de filtro y papeles kraft asi como varies no tejidos y otros materiales en bobinas.

Tamamos de poros desde 1 um hasta 150 um y distribuciones de Ios poros hasta 2 mio./m2 con perforaciones en toda Ia superficie y de 240 poros/cm2 con perforation de zona y 16 mio poros/secundo se pueden alcanzar medicate la microperforacion electrostatica. Los anchor de Ia banda y las velocidades de la maquina dependen de Ias aplicaciones, del formato del producto, de Ia consistencies de los materials y de Ios valores de permeabilidad a Ios gases de 100 – 600 m/min.

2. Principio de Ia perforacion

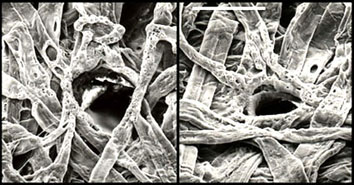

Electrostaticas de perforacion que generan micro poros dependen de consistencia el materiales, por debajo de un diametro de 1 um, mediante la ayuda de pulsos de alto voltaje concentrados pora aumentar la transmisibilidad al aire y al vapor de gas, mientras que conservan una suffciente estanqueidad al liquidos.

La perforabilidad especifica, Ias frutas y la calidad de Ios poros, y Ia eficacia de la perforation dependen de Ia resistencia dielectrica, constante dielectrica, espesor del material, y Ia estructura molecular, asi como de Ios pigmentos, cargas, y la calidad de Ia superficie. Por lo tanto, la unica manera de determinar Ia microperforabilidad del material de Ia banda es mediante ensayos previos sobre formatos de hoja o en bobinas pequenas para la primera prueba.

Se ofrecen actualmente instalaciones para fabricacion de productos con perforaciones electrostaticas sobre bandas anchas hasta ahora no disponibles. Lo posibilidad de medicion en linea, de la zona o area de porosidad o de la permeabilidad de la zona y de la control de la perforacion permite que sean resultos Ios requisitos para Ios tipos particulares y las disposiciones determinandas de poros en el material especifico.

Con perforado sobre toda la superficie es posible producir nana o micro perforacion en bandas del papel fino, panel revestido, no tejidos, papel Kraft, papel cementos, balsas de todo tipo y cualquier clase de bandas de papel para empaquetado en una variedad amplia de aplicaciones.

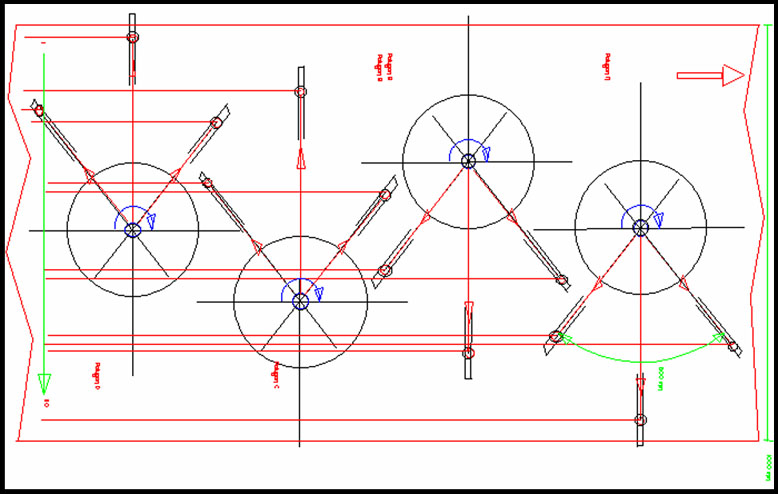

Ultra high-speed rotate octagonal beam splitter

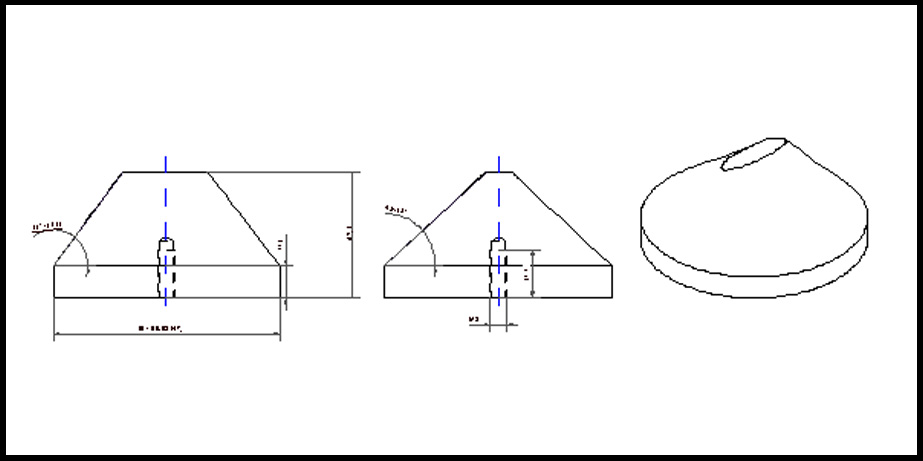

Un criteria de calidad importante es que Ia nano o micro perforacion sobre una banda no tendria que no ser visible. Esto puede lograrse solapando el entrelazamiento del electrodo, mediante el desplazamiento de la banda, y optimizando condiciones de energia en la section de la descarga de la chispa.

Tienen que considerable otros puntos similares para Iograr Ia formacion del poro exenta de rebabas y residuos, para asegurar que Ios poros no tengan ningun efecto prejudicial en Ios procesos de conversion del material perforado y que Ia presion del rebobinado no altere Ia porosidad.

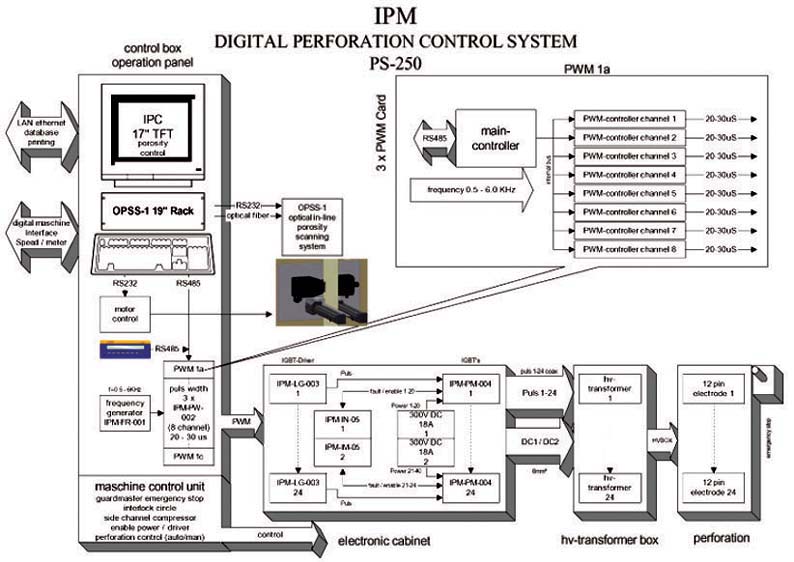

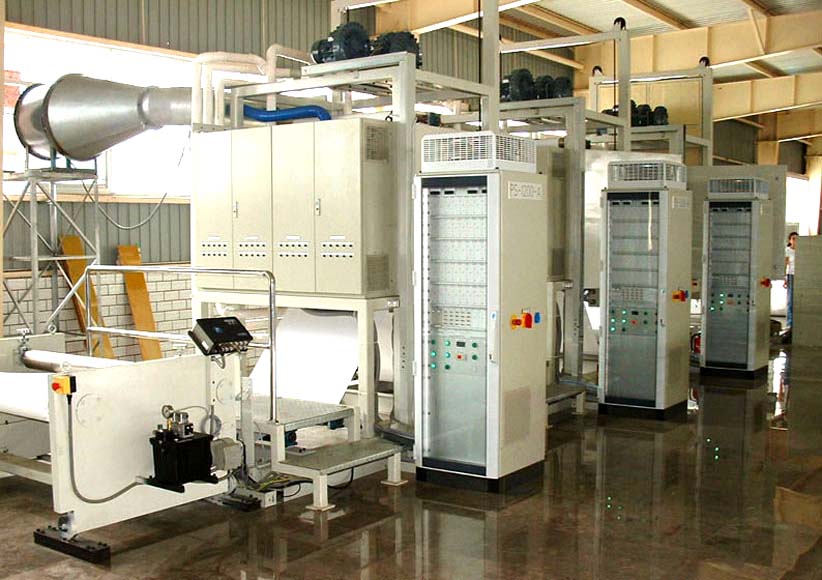

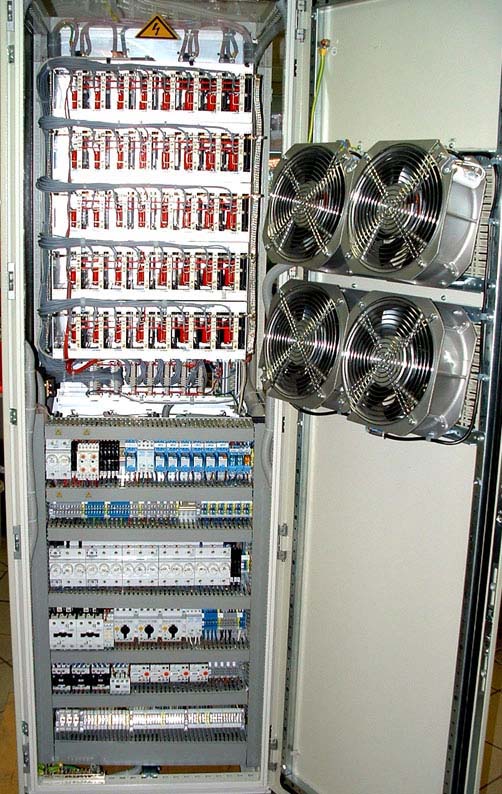

PS-1200 wide web micro perforation machine  - download PS-1200

3. Deseno, aplicaciones, producto

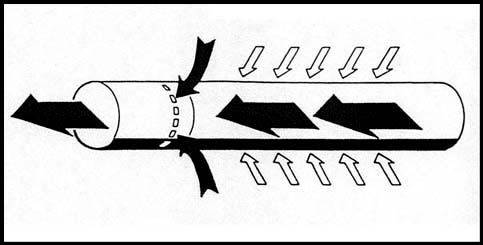

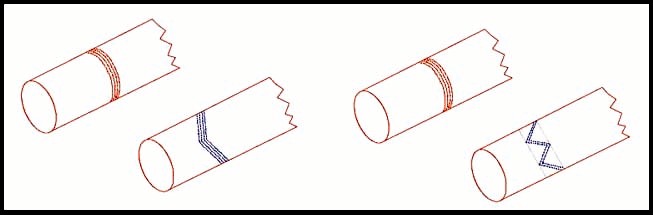

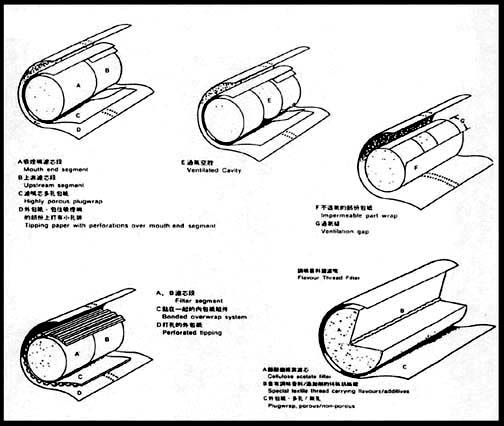

·         Principios de derivacion para Ios filtros ventilados de cigarrillos

·         Resistencia adicional al gas del papel de cigarillos sin filtro

·         Permeabilidad mas alta del papel de filtro especial

·         Procesos de Ilenado mas rapidos para Ios sacos y bolsos con Ios productos de cemento, alimento de animal domestico, maiz, en polvo o granulados

·         Bandas de papel revestido con PE coating para intercambios de gas

·         Packaging respirable con papeles revestidos para productos alimenticios

·         Papeles revestidos con caractesticas de barrera para aplicaciones varies, como el empaquetodo de jabon

·         Papeles revestidos para las mercancias que no toleranca la condensacion local

·         Peliculas plastico especiales o coating para el proceso de filtracion para el enriquecimiento del oxygeno o gas

·         Peliculas de multiples capas especiales para la ropa impermeable y para el acabado impermeable de la ropa

·         Hojos de proteccion de entretechos con intercambios de gas

·         Uniones de Ios guardapolvos desechables de una sola pieza

·         Textiles finos industriales, fabrics, peliculas

·         Bandas de papel Kraft para las places destinadas a construccion en seco

4. Perforabilidad de diversos materials

·         Papel de cigarillos, papeles finos y en general del 20 - 150 g/m2

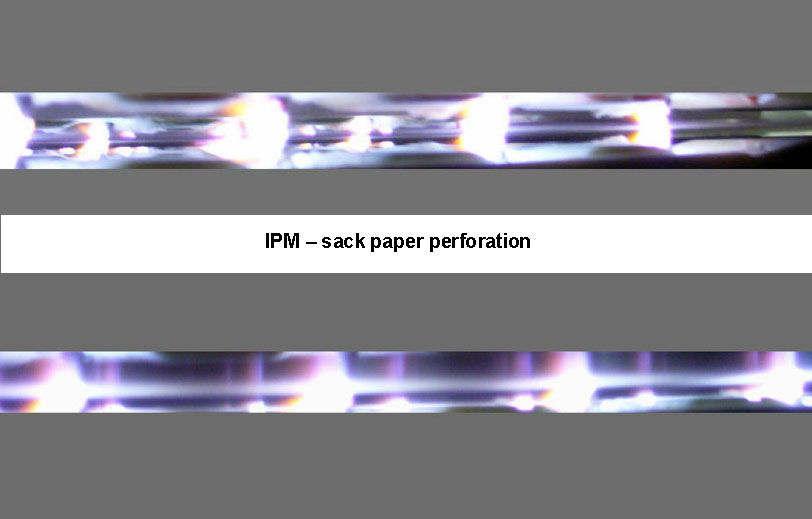

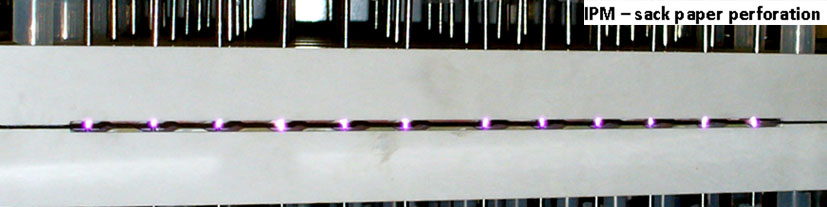

·         Bandas de papel Kraft, saco, cementos, papel hasta gramajes de 50 g/m2 - 150 g/m2

·         LDPE con espesor de 5 - 10 um o 12 g/m2

·         Vleeses, papel o coating revestidos con PE o PP con capas hasta 10 um o 12 g/m2

·         Multiples capas, papeI – LDPE – papel con espesor de 5 - 10 um o 12 g/m2

·         TYVEK, PE, no tejido, con costuras soldadas, 45 -150 g/m2, 100 - 200 um

·         Textil, revestimientos de poliuretano y acrilato para ropa impermeable, ropa deportiva, ropas protectoras, aplicaciones tecnicas tales como flltros, membranes

·         Non-wovens, fabrics, tissue

PS-250-4 quad bobbin perforation machine - download PS-250-4

5. Online controlado Ia porosidad o permeabilidad

Para Ia mayoria de Ios productores de papel, y transformadores de materiales en bobinas, los medios de medicion de Ia porosidad a gas son necesarios. La necesidad de Ia medida de la porosidad llega a ser muy evidente cuando el material en bandas es sometido, adedemas, a procesos adicionales de nano o micro perforacion electrostatica o procesos de perforacion con laser.

Porque el material en bands poroso o perforado se produce dentro de una game de velocidades desde 100 - 600 m/min y con anchos de 100 - 2000 mm, las mediciones pneumaticas en linea de la porosidad son sumamente dificiles. Ademas, este metodo de detection en linea presenta desventajas tales como tangencia de la banda, dureza de Io banda, formacion de escamas, acumulacion de dobleces, polvo y sociedad que se introducen en el sistema, fuerte no linealidad, influencia de la temperature y mas.

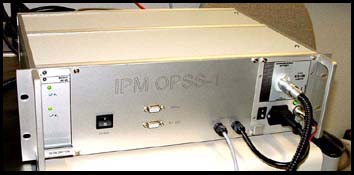

6. OPSS-1 de Ia porosidad

Las dificultades arriba mencionadas se superan idealmente con el sistema inmovil, optico OPRL-1 para medicion de la porosidad. Tambien se ofrece el sistema OPSS-1 para al scanneado de una zona o linea superficie total, con medicion usando sensores transversales, color y linea laser y multi color sensores de controlada con el interna CPU. Este sistema OPSS-1 permite poder controlar bandas con anchos hasta 2000 mm, trabajar a lo largo o acoplarse mecanicamente con sistema existente de scanning, con medicion del peso del material, empesor formacion y mas. Mediante el uso de Ios porosimetros opticos, el productor, el convertidor, y el usuario final de Ios materiales en bandas tienen la capacidad de vigilar y controlar continuamente la calidad del producto y, con medios mecanicos de correccion, de mantener y aun superar Ias especificaciones preseleccionados.

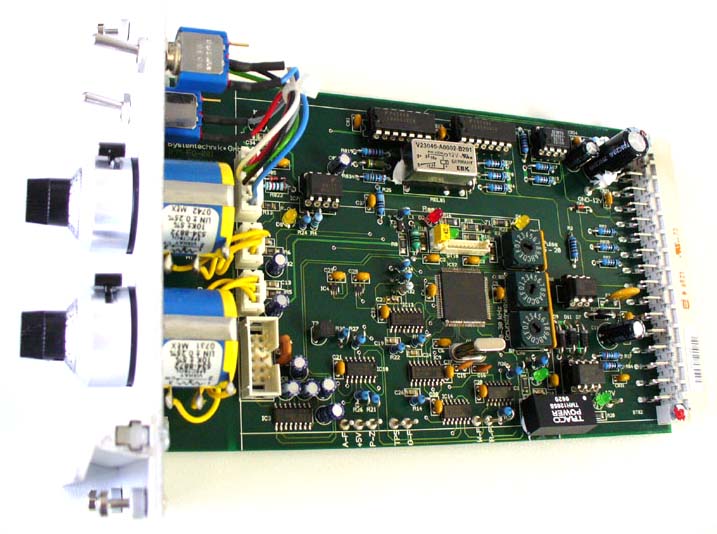

EI uso de 19” PC industria y el elemento electronico de potencia modular permiten que Ia relacion de Ia frecuencia o pulso de par en par descarga con Ia velocidad de linea sea mantenida exactamente. Esto asegura un alto nivel de la estabilidad de funcionamiento en lo referente a porosidad – valor medio y variacion – a anchos de zona y registros de zona.

OPRL o OPSS-1 proveen, ademas, una certification directa del producto de los materiales de la banda paralelos y perpendicular a la direccion de Ia produccion, junto con un control de calidad en Iinea y en tiempo real durance la produccion. Tambien permite al maquinista de la perforacion mantener la porosidad requerida dentro de estrechos limites, con un rango muy bajo de variacion hasta velocidades de 600 m/min, con diversos anchos de bobina o de banda y diversos materials. Con Ia ayuda de una unidad 19” PC industria, es posible procesar a posteriori Ios valores medidos y analizarlos estadisticamente.

Con sistema de medicion, el operador y departamento del control de calidad de Ia maquina tambien puede cumplir con Ios requisitos para mejorar Ia calidad con bajos niveles de produccion. Incluso permite la certificacion del producto segun las normas de calidad ISO 9000, puesto que registra Ia porosidad a Io largo de Ia banda y transversal a la misma. Es posible tambien instalar un sistema central o descentrolizado con LAN para Ia captacion y procesamiento de dados.

·         Optico controllado estatico o de rastreo  para Ias zonas, lineas, areas perforation electrostaticas o Iaser

·         Medicion controlada en tiempo real mediante opto transmission de Ia zonas del material nano, micro o macro perforado

·         19” rack con equipo electronico y cassette de luz especial

·         Fibra optica en maximale de 6 m

·         Deteccion implementada del multi color sensor dispersion luminosa para la compensacion automatica del color del material

        diseno, esperor , pinholes, estructura, formacion, rugosidad superficial

·         Automatico calibracion de una sola vez del sistema de produccion

·         Protection contra polvo y luz exterior al systema sobre el dos areas de sensor

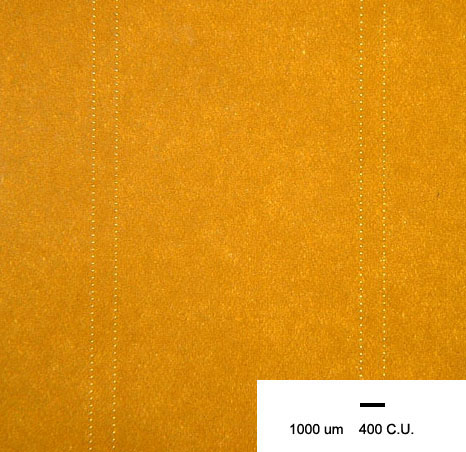

·         Rango de porosidad 80 - 3000 C.U. – Coresta unit = cm3*min/ml*cm2 - WG de 100 mm

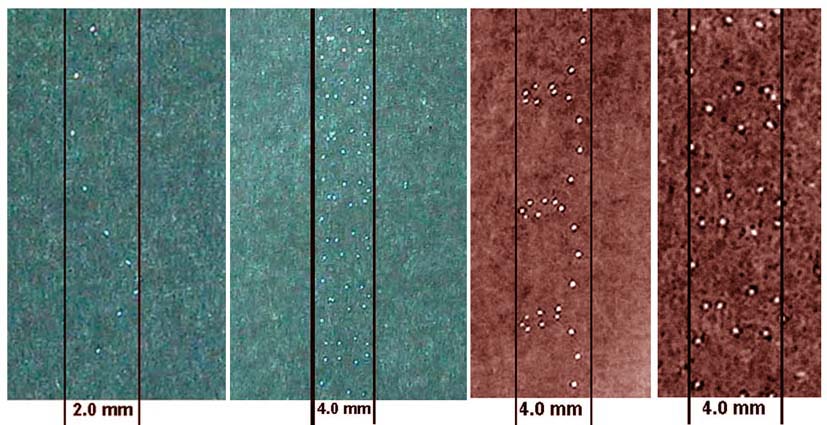

·         Ancho de Ia zona de perforacion 2,0 - 6,0 mm

·         Rango de porosidad 10 - 500 I/m2/s-1 - WG de 20 mm – Franke

·         Sistema de scanneado con una fuente de Iuz y dispositive de deteccion o traves del ancho de la banda

·         Detection tres colores, intensidad, sobres laser de linea por la porosidad con functionas matematica

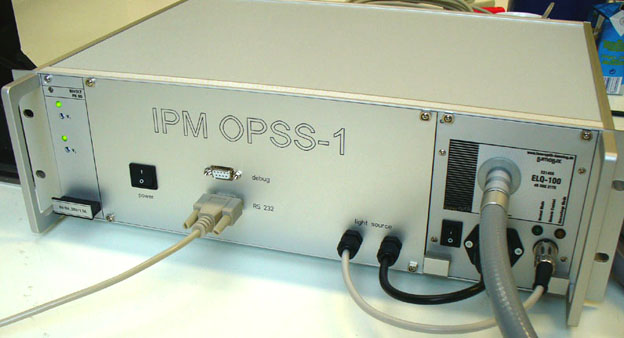

OPSS-1 online porosity vision control - download OPSS-1

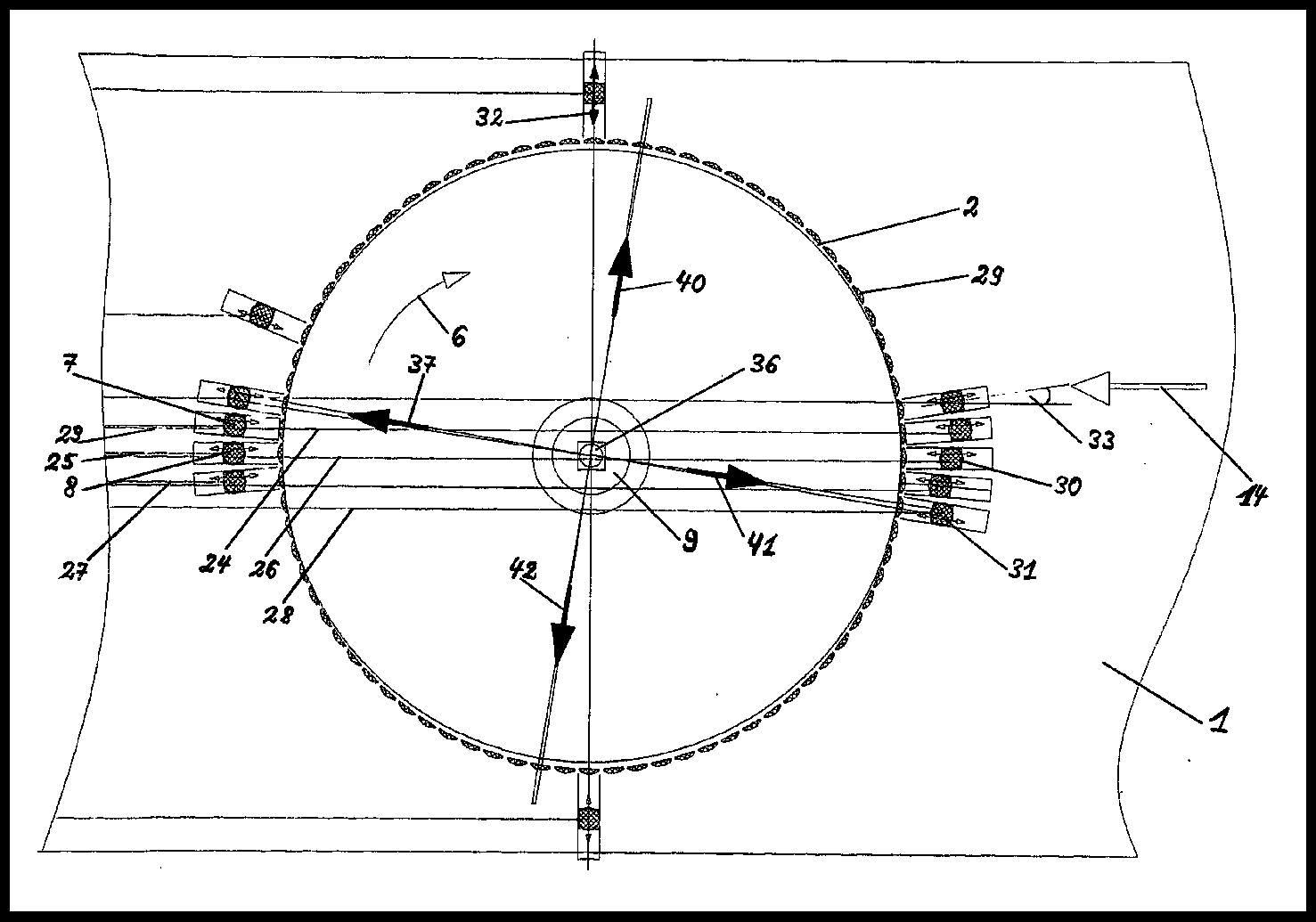

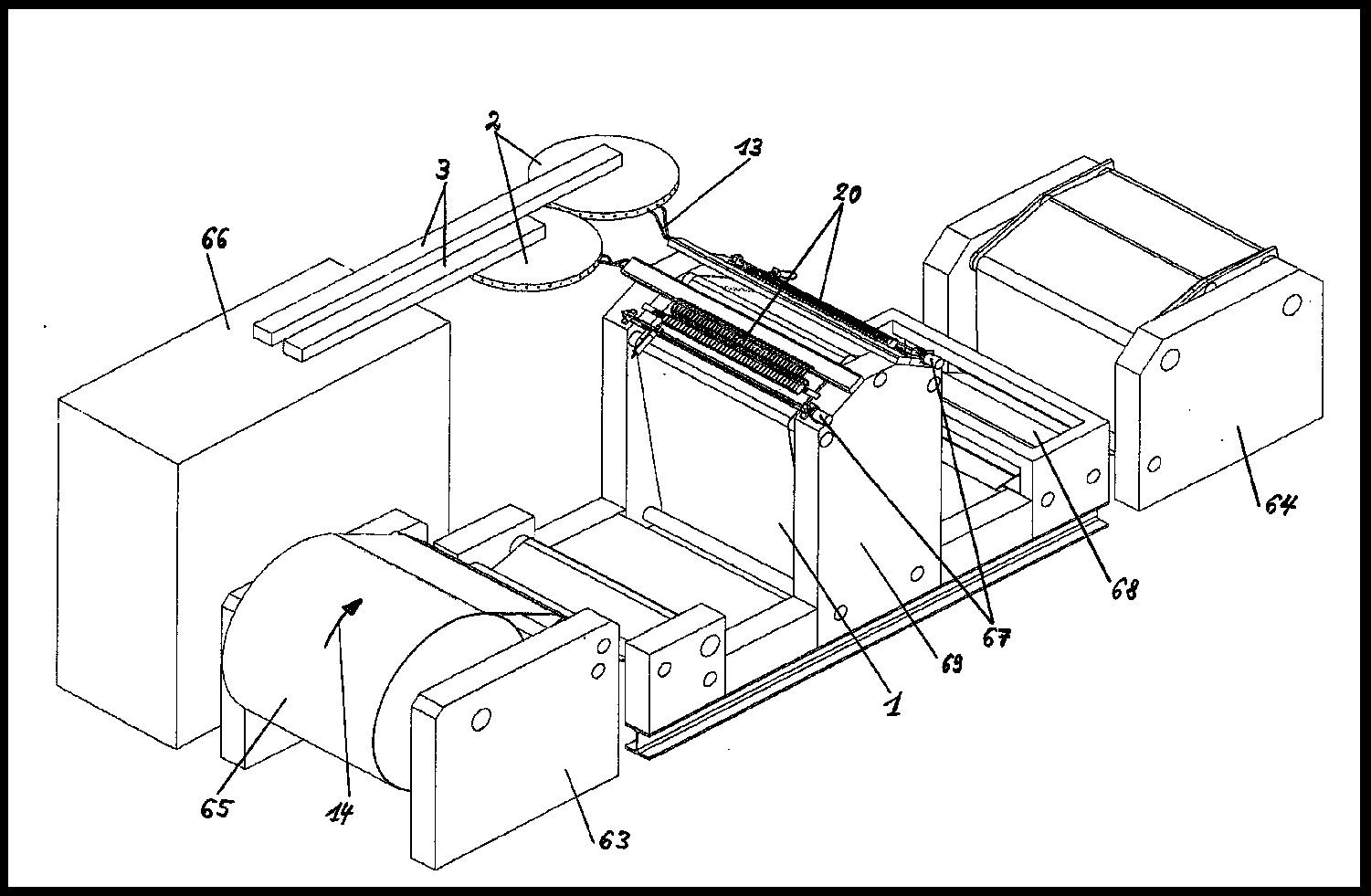

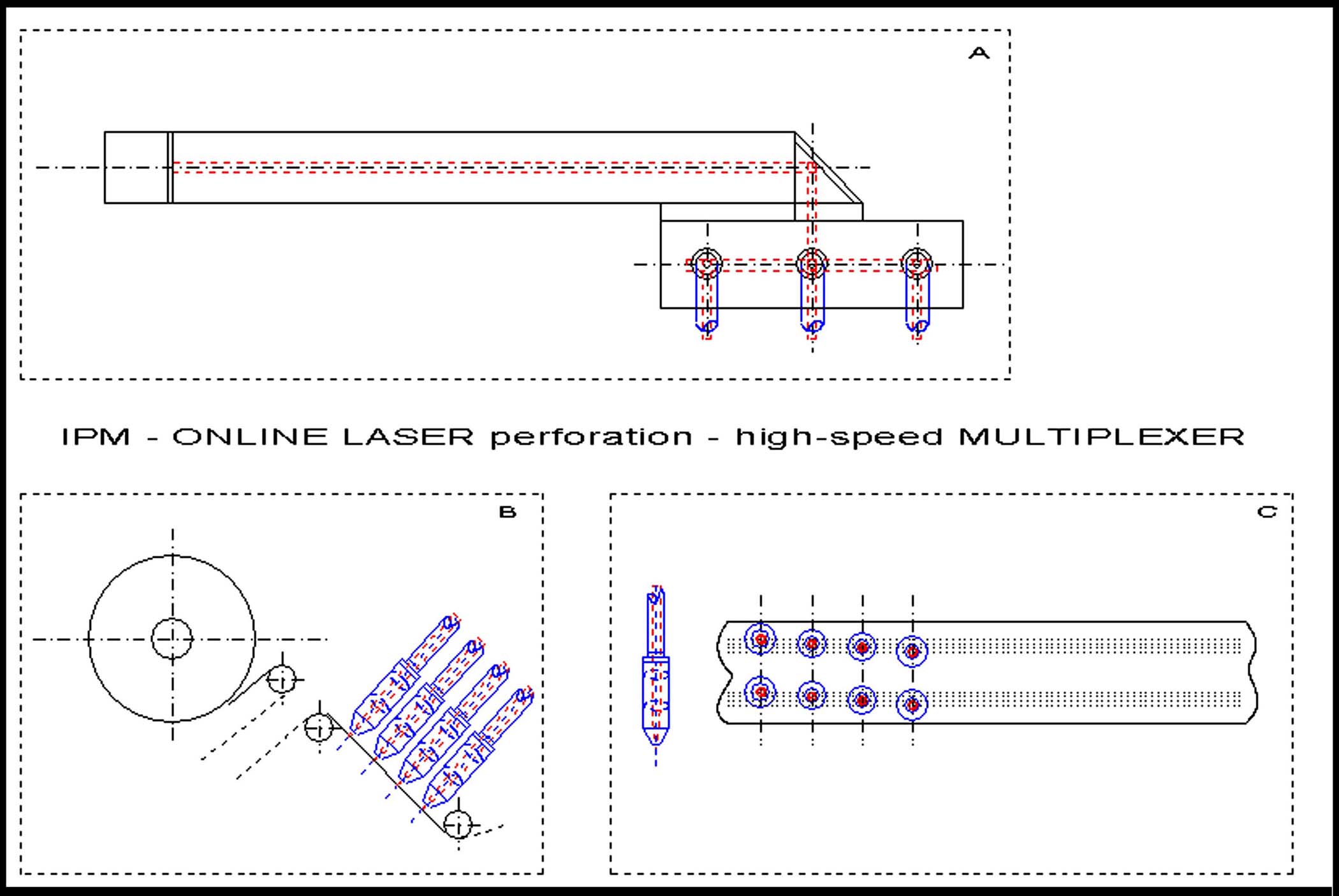

IPM - INLINE LASER PERFORATION with patent grant high-speed multiplexer DE102004001327

A – laser source and IPM patent grand multiplexer with 8 optical channels

• by 8 laser lines, 10.6 um, CO2, sealed off laser, M<0.9, e.g. Coherent ULR-300, 300W Synrad, PRC
• by 4 laser lines, 10.6 um, CO2, sealed off laser, M<0.9, e.g. Coherent ULR-150, 200W Synrad, PRC
• laser source dimensions all over approx: 1,100*200*200 mm, water cooled
• output 45 grad divert mirror
• IPM multiple laser beam multiplexer
• centre rotate twin beam splitter and high speed motor (not shown) up to 900 rpm/sec.
• diameter approx. 400 mm, high approx. 200 mm
• 8 optical output channels, coupled special hollow fibres, each in lengths 1,000-3,000 mm

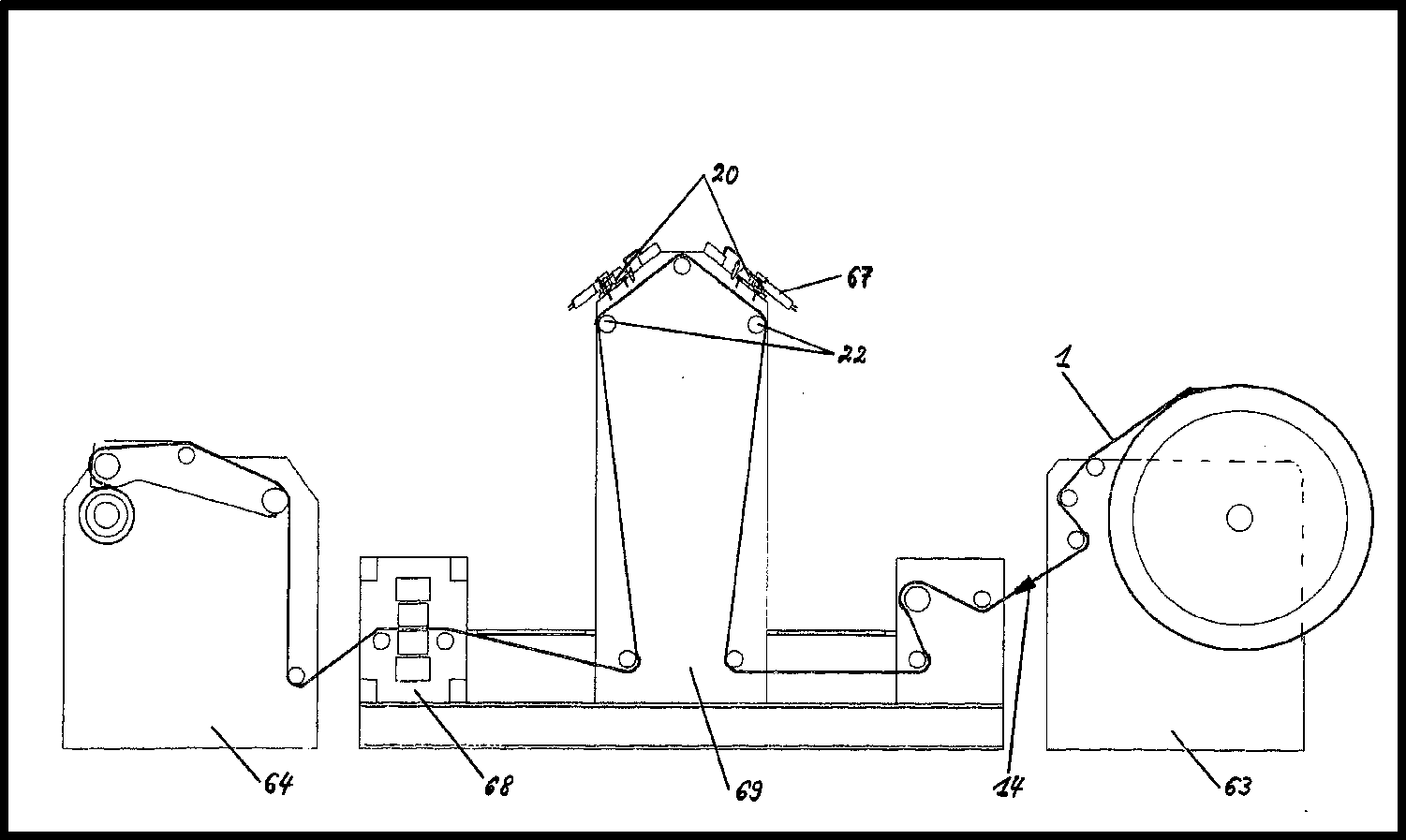

B – bobbin unwinder and perforation heads

• tipping paper from 48 up 64 mm web width
• 8 perforation heads, 4 on each side
• each laser beam supply with special hollow fibres and auto focus devices
• diameter of each focus device around 25 mm, distances in web direction around 50 mm
• length of necessary perforation section approx. 200 mm by 8 laser lines
• necessary width of perforation section - tipping paper width + 40 mm on both sides

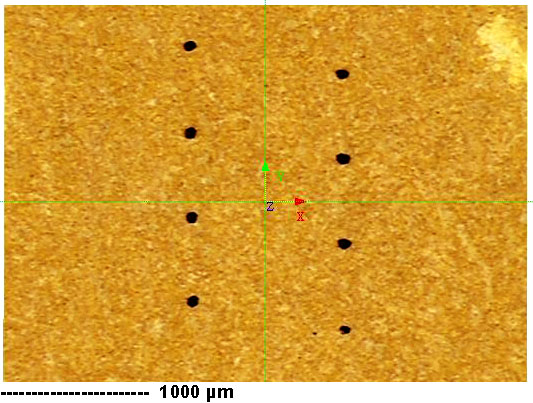

C – tipping paper strips with 8 laser perforation lines

• up to 10,000 cpm or 135 m/min tipping paper web speed
• 4 laser perforation lines on each side

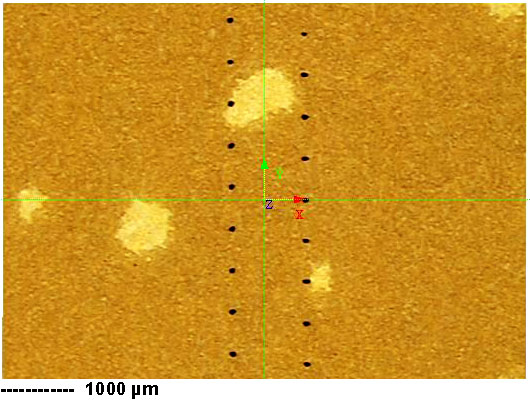

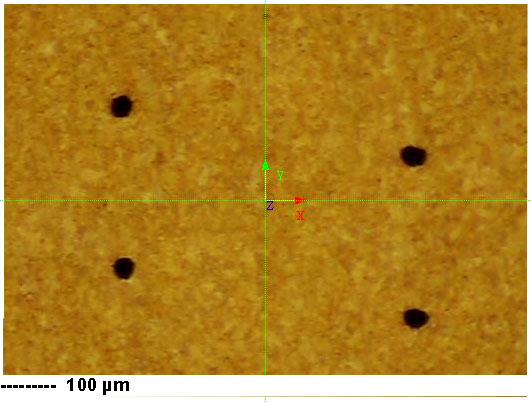

• total round or oval hole sizes between 60-180 µm diameter
• up to 8 holes/cm, one hole with e.g. 14 C.U.
• 8 h/cm*14 C.U./h*4*2cm (Coresta) = in total around 900 C.U.
• ventilation grad 10-80% with twin or quad rows
• by 8h/cm*8 holes/rows*135 m/min = 14,440 holes/s in total

further information on request
