IPM PORTFOLIO ENGLISH
Micro Cluster Patent Technologies
MLL-1 micro laser line perforation real alternative for galvanometer scanner, cluster micro technology for hole pattern, perforation design, waves, zigzag or packages lines, cryptograms, company logos, holograms, anti counterfeiting, security paper, safety, bank note, metal sticker, printing, laminating, coating, credit cards, transparent films, holographic paper, cigarette, tipping, filter, aluminum foils, shrinkable films, tear tapes, labels, cardboards, bar or matrix codes, marking, scribing, jewelry, automotive, pharmacy, golf, smoking, chemical or medical product, electronics part, indicators, porosity contours or profiles, embossing, bioengineering, membrane, filtration, focus, holographic, hinge-lid, pack, hole, porous, hole, line, micron. Patent pending for process, device, product property DE102004012081.
LPM-1 micro laser perforation at wide web, large area, surface or whole material cluster treatment, cutting, welding, drilling, ablation, cleaning, melding, high power dual rotation laser beam splitter, twin multiplexer level, 4/6KW optical input, flexible hollow fibers, 200 output channels, Co2, Yag, Excimer, UV, emission. Material treatment and robotic handling for stainless steel, ceramic, aluminum, wafer, gold, glass, silver, brass, copper, titanium, diamonds, jewelry, silicon, solar, panel, photovoltaic, micromachining, slitting, rewinding, refining machines or stand along systems. Patent grand for process and device DE102004001327.
Nano Micro perforation or other material including surface treatment, electrostatic nano micro cluster perforation for cigarette, tipping, filter, packaging, plug wrap, Kraft, cement sack, bag, fine and other paper, silicon or other coatings, certain plastic films, laminates, porosity from 80 up to 2500 Coresta Units, from 20 down to 6 Gurley, hole sizes from 50 nm up to 100 microns, hole densities from 80-260 h/cm2, zone widths from 2.0-6.0 mm, up to 16,000,000 holes per Second, web speeds up to 500 m/min, web widths up to 2000 mm. Patent grand DE10328937.
Twin AC/AC, AC/DC frequency shift converter high power, high frequency, high voltage, ultra short mega peak current, electro static nano or micro cluster perforation, ignition, sparking, arc, cigarette, tipping, filter, fine, packaging, paper, plug-wrap, sack, bag, Kraft, food, plastic film, foil, textile, fabrics or other products, switching converter, compressor, emergency, train, ship or vessel power supply, generator, fuel cell, upward, downward, frequency shift switching unit, gas, slab, laser, diode, stack, fiber, beam, material, hybrid, plug-in, car, battery, lithium, Ion, renewable, energy, wind, solar, panel, technology, recycling, medical equipment, membrane filtration, robotic, photovoltaic, industrial automation, drives, IGBT, MOSFET, tube, rf, hv. Patent grand for process and device DE10328937.
Optical online OPSS-1 porovision scanning control system permeability cluster control for electrostatic or laser micro perforation machines, multiple color sensor head, spectral intensity, DSP, FPGA, CCD, line, precise, laser, position, material finger print detection, VIS wave length, opacity, defects, inspection, image control, scanner systems, process software, line, camera, vision control, filter, tipping, cigarette, book, packaging, magazine, bible, wall, Kraft, paper, carton, coffee, tea, food, co-extrusion foils, films, agriculture, cement, domestic or other moving fabrics or web material. Patent pending for process and device DE10251610. China patent grand 200310104764.
Optical dynes or surface tension control ODSTM-1 at fast moving substrates, plastic, films, foils, tear tape, laminate, co-extrusion, BOPP, LLDPE, PE, PP, PVC, MOV, MOH, FEP, PET, OPP, PTFE, MPET, online, spectral, extinction, monolithic, sensor, analyzing, measurement, wave length, Raman, stray, beaming, water drop, angle, inspection, corona, plasma jet, laser, IR, NIR, scanning, wobbling, stray light, spectrometer, etc. Previous patent application DE19542289.
Patent references
http://www.wikipatents.com/gb/2149092.html
http://www.wikipatents.com/de/3332886.html
http://www.wikipatents.com/de/2918283.html
http://www.freepatentsonline.com/EP0460369.html
http://www.freepatentsonline.com/7224447.html
http://v3.espacenet.com/publicationDetails/biblio?CC=EP&NR=0460369&KC=&FT=E
http://www.inpama.com/index.php?content=invention&id=18
http://www.inpama.com/index.php?content=invention&id=19
http://www.inpama.com/index.php?content=invention&id=20
http://www.inpama.com/index.php?content=invention&id=21
http://www.inpama.com/index.php?content=invention&id=22
http://www.inpama.com/index.php?content=invention&id=23
http://www.inpama.com/index.php?content=invention&id=24
https://www.patent-net.de/index.php?content=projekt&id=163
https://www.patent-net.de/index.php?content=projekt&id=213
https://www.patent-net.de/index.php?content=projekt&id=155
https://www.patent-net.de/index.php?content=projekt&id=156
https://www.patent-net.de/index.php?content=projekt&id=214
https://www.patent-net.de/index.php?content=projekt&id=157
https://www.patent-net.de/index.php?content=projekt&id=158
https://www.patent-net.de/index.php?content=projekt&id=287
EU technology links
http://www.ircnet.lu/matching/completerec.cfm?BBS_ID=20036&org=391
Title: Micro-laser line perforation for web materials such as paper, metal or other substrates and laser application fields in industry (paper, packaging or cigarette industry) and research (Ref: 06 DE NRXE 0FGK )
http://www.bit.or.at/irca/bbsshow8.php?ref1=06%20DE%20NRXE%200FGK&vQuelle=inna.at
Micro-laser line perforation for web materials such as paper, metal or other substrates and laser application fields in industry (paper, packaging or cigarette industry) and research
http://www.bit.or.at/irc/bbs-show.php?ref1=06%20DE%20NRXE%200FIX&vQuelle=&cc=&eoi=NO
Optical online porosity scanning system
Optical online porosity scanning system
Dual, high-power, high- frequency switching unit for various perforation or other applications to increase operation frequencies and power levels
Off-line laser perforation system and machines for wide-web cigarette tip paper, packaging paper or other material sheets by using a high-power laser multiplexer
Micro-laser line perforation for web materials such as paper, metal or other substrates and laser application fields in industry (paper, packaging or cigarette industry) and research
PowerSourcing Links
http://www.PowerSourcing.com/se/lasermicroholedrilling.htm http://www.PowerSourcing.com/se/laserscanning.htm http://www.PowerSourcing.com/se/laseroptics.htm http://www.PowerSourcing.com/sf/electricalpackaginglinedesign.htm http://www.PowerSourcing.com/sf/packaginglinedesignelectrical.htm http://www.PowerSourcing.com/se/paperproducts.htm http://www.PowerSourcing.com/se/coatedtreatedpaper.htm http://www.PowerSourcing.com/sf/microperforation.htm http://www.PowerSourcing.com/sf/lasermicromachining.htm http://www.PowerSourcing.com/se/machinetoolsinspectionqualitycontrol.htm
Nano
Mikro Cluster Technologien
Zur Atmungsaktivierung, Wasserdampfdurchlässigkeit,
Gasaustausch oder Ventilation und unter anderem zur Beibehaltung der
Wasserdichtigkeit werden Produkte wie Verbundstoffe, Zigaretten-,
Filter-, beschichtete Spezial-, Kraft-, Sack- oder
Verpackungspapierbahnen, Vliesstoffe oder technische Textilien mit
Flächengewichten von 20 g/m2 bis zu 140 g/m2 elektrostatisch
Nano oder Mikro sowie mit feinen Laserstrahlen Mikro oder Makro
perforiert. Unter elektrostatischer Nano oder Mikroperforation sind
statistisch unregelmäßig verteilte, in der
Größe, wenn gewünscht, mit bis zu 40 %
variierende und analog hierzu unter Laser Mikro oder Makro Perforation,
gleichmäßig angeordnete und im Durchmesser etwa
gleichgroße, nach Möglichkeit runde, gradfreie
Löcher und Lochreihen verschiedenster Anordnung zu verstehen.
Bei der elektrostatischen Perforation finden im bis 1.5 mm weiten atmosphärischen Elektrodenspalt der meist dünnen oder spitzen, gegenständigen Elektrodenstifte Blümlein- und dielektrisch geförderte Mikroendladungen mit Filamentierung zur Erzeugung eines Plasmentunnels und sich damit aufbauenden, ionisierten Funkenstreckenkanal im Nanosekundenzeitfenster statt. Mit jeder hochspannungstechnischer Entladung und Deionisation im Spannungsbereich bis zu 50.000 Vss, deren Leistungselektronik patentiert ist, entsteht für die im Elektrodenspalt relativ schnell durch bewegte Materialbahn eine elektrostatische Nano oder Mikroperforation mit präzise gesteuerten Energieanteilen von 0.1 bis 3 mJ pro erzeugter Pore, die mit bloßen menschlichen Auge unsichtbar sind und vollflächig wie auch zonenförmig in bestimmten Abständen über die Bahnbreite verteilt sein kann.
Mikroperforationscluster
Lochgrößen bewegen sich dabei im Durchmesserbereich von 50 nm - 80 µm bei Lochsequenzen von 1.5 – 16 Million Poren pro Sekunde. Zonenanordnungen sind in Breiten von 2 bis 6 mm bei Porendichten von 120 - 250 Poren/cm2 erreichbar, wobei Flächenperforationen oder so genannte Nano- oder Mikrocluster Lochdichten bis zu 3 Million Poren/m2 oder 300 Poren/cm2 generieren.
Die so erzeugten elektrostatischen Mikroperforationen ermöglichen Porositätsbereiche von 80 bis 2500 C.U. ( Coresta Unit ml/2cm2/min ) oder respektive 30 – 6 Gurley bei Materialbreiten von 100 bis 2000 mm und Bewegungen bis zu 500 m/min, abhängig vom Luft- oder Gasdurchsatz und Materialkonsistenz, welche die Perforierbarkeit bestimmt. Mit zwei oder drei Multisektionen von elektrostatischen Mikroperforationseinheiten und simultanen Doppelmaterialbahndurchlauf innerhalb jeder Sektion lassen sich Produktionsausbringungen je nach Materialart, Flächengewichten und Perforierfreudigkeit von 1000 bis 4000 Tonnen pro Jahr erreichen.
Produktanforderungen
Grundsatzforderungen für Produktapplikationen mit Verbundstoffen, Vliesstoffen oder Verpackungsbahnen welche Notwendigkeiten von Gas- oder Wasserdampfdurch- aber Wasserundurchlässigkeiten verbunden sind, fordern den Einsatz der elektrostatischen Nano Mikroperforation regelrecht heraus, da Wasser oder andere Flüssigkeiten die relativ kleinen Nano- oder Mikroporen von z.B. kleiner als 0.5 - 5 µm Durchmesser aufgrund der hydrophoben Oberfläche das Produktmaterial nicht penetrieren kann.
Diese und weitere physikalische Vorteile der kleinen Poren und hoher Dichte lassen ermöglichen einen vorteilhaften Industrieeinsatz, da Erfüllungen zur Atmungsforderung und Wasserdampfdurchlässigkeit z.B. nach den ASTM E96-80 oder E96-84 Messmethoden mit 100 – 800 g/m2/Tag mit Laserperforations- oder anderen Prozessverfahren nur äußert schwierig und technologisch aufwendig machbar, zu teuer, zu unwirtschaftlich oder bei derart hohen Lochdichten technologisch keinesfalls erreichbar sind.
Anwendungen
Elektrostatisch Nano oder Mikro perforierte Verbundstoffe oder Packmittel verschiedenster Art lassen sich beispielhaft für folgende Produkte und Applikationen verwenden.
atmungsaktive Wanddekorationen mit Beschichtungen oder PVC Verbunden Wandtapeten, Vinyl, Dekore oder andere PE beschichtete Auflagen Fugen- oder Kantenbänder zum Verkleben von Gipsplatten für den Innenausbau Kanten- oder Eckenschutzkraftpapiere mit Luftblasendiffusion des aufgetragenen Klebers Vliesverbunde mit dünnen PE Schichten zum Außengebäudeschutz und Gasaustausch von Holzhäusern Unterdachspannbahnen aus Verbundmaterialien mit Gewebeeinlagen zum Gasaustausch zur Vermeidung von Kondenswasserbildung atmungsaktive Overalls oder Einmalberufskleidung aus dünnen PE Vliesen PE beschichtete Papiere für Füllgutsäcke, Granulate, Gipstüten, Zementsäcke, Tierfutter oder andere Verpackungseinheiten, die einen Luft Auslass zur vorteilhaften Befüllung oder Warengutbelüftung zur Lagerung benötigen Biotope, Gewässer mit Sauerstoffanreicherung Bekleidungseinlagen oder inlets mit atmungsaktiven, komfortablen Trageeigenschaften Seifen, Deo, Hygiene, Hautpflegemittel, Babypflege oder body care Produkte oder Verpackungsstoffe mit Duftstoffsuggerierung und Indikatoren als Marketinginstrumente Trage-, Gemüse- oder Blumenverpackungen aus Papier oder Papierersatzverbundstoffen mit Gasaustausch Brot-, Brötchen-, Früchte-, Lebensmittel oder Nahrungsmittel aus Papierverbundstoffen zur Erhaltung der Frische und Aromas technische Industrieverbundfolien oder Papierersatzmaterialien für industrielle, medizinische, biologische Filtrationszwecke Nanofiltration, Mikrofiltration, Nanomembrane, Mikromembrane, Batterieseparatoren Bioanalyse, Alkoholfiltration, Flüssigkeitsfiltration, Medizintechnik, Analysetechnik, Labortechnik, Agrarwirtschaft
Produktvorteile
signifikante Reduktion von Sack- oder Beutelbefüllungszeiten um bis um 100 % attraktive Luftdurchsatzbereiche bei 200 - 500 C.U. oder 14 bis 3.5 Gurley unveränderter Außenschutz des Verpackungsproduktes Luft Auslass ohne Beeinträchtigung verpackter Produkte und deren Eigenschaften uneingeschränkte Erhaltung der Barriereeigenschaften Duftindikation und Suggestion für den Käufer ohne die Packung zuvor zu öffnen Atmungsaktivität von Wandtapeten oder Wandverkleidungen zur Vermeidung von Schimmelbildung und Fäulnis Brotpapierverpackungen zur längeren Haltbarkeit Aroma- und Frischeerhaltung, Haltbarkeitsverlängerung, Pflanzenabdeckungen Förderung und Verlangsamung von Wachstumsprozessen Gemüse, Früchte und andere Produktgeschmacksentwicklungen innerhalb der atmungsaktiven Außenhülle Atmungsaktivität und Tragkomfort von Bekleidungseinlagen oder inlets keine innere Schweißbildung bei Einwegbekleidung, Lackier- oder Kesselanzügen Unterdachspannbahnen zum Luftaustausch von Innen nach Außen zur Verhinderung von Tropfsteinhöhleneffekten Reinigungs- und Abscheidungsprozesse mit Membrantechniken
Berechnungen für Flächenperforationen
Grundformeln zur praktischen Auslegung einer Anlage
Formelzeichen
Berechnungsbeispiel
PS-1200 wide web perforation machine - download PS-1200
Ventilation
von Massenprodukten
Die elektrostatische Mikroperforation ist seit 30 Jahren zur
Ventilation von wenigen Nichtfilter- und jetzt für fast alle
im Markt befindlichen Filterzigaretten eingesetzt, um gesteuerte Luft
Bypass Eigenschaften, dem so genannten Lindströmprinzip, zu
erzeugen. Hierzu wird das Zigarettenpapier für wenige
Nichtfilterzigaretten z.B. auch Roll-your-own RYO und bei fast allen
Filterzigaretten das Mundstückbelagpapier, dem so genannten
Tipping aber auch das Plug-Wrap Papierblättchen,
elektrostatisch im Offline Verfahren Zonen Mikro perforiert, um
gewünschte Poren im Durchmesserbereich von 10 - 70
µm generieren.
Oder mit fokussierten Laserstrahlen in Offline Verfahren Lochreichenperforationen aber auch im Online Verfahren an der Filteransetzmaschine direkt durch das Mundstückbelagpapierblättchen bis in den Zigarettenfilter gewünschte Poren im Durchmesserbereich von 60 - 120 µm einzubringen, um so Nikotin-, Kondensat- und Schadstoffanteile für den Raucher über die gesteuerte Ventilationskombination auf strikt vorgegebene Werte zu reduzieren.
Vor vielen Jahren hat IPM u.a. auch zur Online Mikroperforation an Zigarettenherstellungsmaschinen ein Verfahren entwickelt und seinerzeit unter EP 0460369 sowie DE 4018209 zum Patent angemeldet, welche das Einbringen von Mikroperforationsprofilen über die jeweilige Zigarettenlänge sowie in deren Umfang an beliebigen Stellen des Zigarettenpapiers erlaubt.
Details http://www.microperforation.com/online-perforation-cigarette.html
Patent DE4018209 - EP0460369
IPM - ONLINE LASER PERFORATION with patent grant high-speed multiplexer DE102004001327
A – laser source and IPM patent grand multiplexer with 8 optical channels
B – bobbin unwinder and perforation heads
C – tipping paper strips with 8 laser perforation lines
further information on request
http://www.freepatentsonline.com/EP0460369.html
Zusammenfassung
Nur die elektrostatische Mikroperforation ermöglicht durch fein dosierte Energieeinkopplung und Funkenkanalerzeugung eine nano oder mikrofeine Ventilation für Packmittel mit erhaltenen Barriereeigenschaften, Schaffung von Atmungseigenschaften für Domestik- und Massenprodukte, industrielle oder medizinische Nano oder Mikromembranen mit Mikrocluster, Vliesstoffe und insbesondere Papierbahnen verschiedenster Art bei relativ großen Bahnbreiten und Transportgeschwindigkeiten, welche aus physikalischen oder prozesstechnischen Gründen nicht mit anderen Verfahrenstechniken erreichbar sind.
Dieser Trend wird sich für spezielle Produkteigenschaften und Anwendungen fortsetzen. Die state-of-the-art, industrietaugliche und im Dreischichtbetrieb zuverlässig arbeitende Nano Mikrocluster Perforationstechnik, deren Integrationsmöglichkeit in vorhandene Umroller- oder sonstige Bahnlauf- und Materialbewegungsanlagen sowie auch als völlig eigenständig arbeitende Produktionsmaschinen möglich sind, wird zukünftig neue Anwendungsbereiche erschließen und Produkte mit besonderen Eigenschaften entstehen lassen.
Durch Weiterentwicklungen von hybriden, modularen Schaltungstopologien mit IGBT, MOSFET, FRETFET oder HVFET zur Erzeugung stromgesteuerter Hochspannungsentladungsimpulse im Zeitfenster von 10 ns bis 15 µs und Pulsendladungen von 0.1 bis 3 mJ hat die Nanotechnologie und Submikroperforation auch im Bereich der Feinpapierveredelung und Verpackungsstoffverarbeitung Einzug gehalten. Auf die anderen zuvor genannte Applikationsbereiche ist dies für die beschriebene Mikroclustertechnologie übertragbar.
Traditionelle Kunststofffolien wie BOPP, LDPE, LLDPE, HDPE, MDPE, MAS, MEV, PET, FEP, PP, PE, PS, PO, EVA, PTFE, PVC, PTFE, DPC, BOPS, co-extrusions Folien, Vinyl, Polyester, Olefin, self-adhesive tape, adhesive coated Filme usw. lassen sich auch zukünftig weitere mit hot, cold oder Mikro needle oder anderen mechanisch kombinierten Verfahren perforieren.
Details http://www.microperforation.com/igbt-esp-unit.html
Patent DE10328937
Laserperforationstechnik
Durch Polygon um gelenkte oder gepulste, fokussierte Laserstrahlen bei vorzugsweise 10.6 µm Wellenlänge sind mit im internationalen Markt angebotenen Anlagen Lochgrößen von 60 µm - 200 μm bei Lochdichten von typischer Weise 10 – 30 Löcher/cm, Lochsequenzen von 100.000 bis 300.000 Löcher pro Sekunde, bei maximal 16 oder 32 Laserlochreihen über die Materialbreite verteilt, realisierbar. Damit genierte Luftdurchlässigkeitsbereiche betragen 100 – 3000 C.U. bei Materialbreiten in der Regel von 100 – 500 mm bei relativ hohen Bewegungen bis 10 m/Sekunde, abhängig von verschiedenen Parametern.
Neue Laserperforationsentwicklungen
Mit Entwicklung des patentierten IPM Dual Hochleistung Lasermultiplexers und optischen Eingangsleistungen bis zu 8 KW, bei fast oder slow flow sowie SLAB Laserquellen mit 10.6 μm oder auch anderen Wellenlängen, ist es erstmalig möglich, bis zu 200 separierte optische Laserstrahlausgänge zu realisieren, mit denen unter anderem auch Mikroperforationen und anderen Bearbeitungen wie Schneiden, Schweißen, Bohren, Abtragen, Trennen, Fügen, Vergüten, Polieren usw. in Breitformaten und Substraten bis zu 5000 mm machbar sind.
Dies sowohl in Kunststoffmaterialien, Folien, Papier wie auch in Stahl, Edelstahl, Aluminium, Keramik, Solarzellen, Glas, Kupfer, Messing, Gold, Silber, Silizium, Blei, Bronze, Druckguss, Werkzeugstählen, Holz usw.
Hierbei werden im auf zwei Ebenen aufgebauten optischen Dualmultiplexer mit hoch rotierenden Doppelstrahlteilern bis zu 200 Lasereinzelstrahlen erzeugt und über flexible Hohlfasern dem Bearbeitungsort zugeführt, deren exakte Positionierung ein automatisiertes Robotersystem und motorgesteuerte Mikro Fokussierung beinhaltet.
Bei diesem Lasermikroperforationssystem sind jetzt Lochsequenzen bis zu 2 Millionen pro Sekunde, Lochgrößen von 60 µm - 100 µm, Lochdichten von typisch 10 – 30 Löcher/cm, Porositäten von 100 - 1000 C.U., Geschwindigkeiten bis zu 400 m/min bei Materialbreiten bis 2000 mm machbar. Damit ist eine vorteilhafte Basis geschafft, um 25.000 Meter Jumbo Rollen an der Ab- und Aufwicklung non stopp zu veredeln, was 2000 – 3000 Tonnen/Jahr von Lasermikroperforierten Feinpapieren oder anderen Verpackungsverbundstoffen an der high-tech Automation geführten Produktionsmaschine LPM-1 bei geringen Papierausschuss von kleiner 1% mit Qualitätszertifizierung einer jeder Produktionsrolle ermöglicht.
Hierbei ist das patent angemeldete, optische online Permeabilität Prozessmesssystem OPSS-1 in traversierender Ausführung zur präzisen Positionskontrolle aller Laserperforationslinien sowie der moderaten Erfassung aller Porositätsprofile ein integraler Bestandteil der ISO Qualitätskontrolle und Datenauswertung zum Ende einer jeden Produktionsrolle.
Eine weitere, zum patentangemeldete Entwicklung stellt die Mikro-Laser-Line Perforations- und Strahlauslenkungstechnologie MLL-1 dar, welche einen nicht geradlinigen Laserstrahlverlauf und damit verbundene Lochreihenanordnung auf Materialien ohne Galvanometer oder Piezo Aktuatoren bis zu 2000 Hz ausführt. Breite Anwendungen finden sich z.B. für Mundstückbelagpapierblättchen der Zigarettenfilter, RYO, MYO, usw. gegenüber den von seit mehr als zwei Jahrzehnten traditionell stets koaxial verlaufenden Laserperforationen.
In Sicherheitspapieren, Banknoten, Reisepässen, hochwertigen Geschäftsbriefbögen, graphische Papiere, Hologramme, Broschüren, Buchdeckeln, Geschenkkarten, Geschenkartikeln, Kundenkarten, ATM Kreditkarten, Zugangscodes, Kontrollkarten, Herstelleridentifikation, Produktverfolgung, OEM Garantie, Typenschilder, Deklarationen, Firmenpräsentationen und hundert anderen Plastikfolien, Kunststoffe oder metallischen Materialien lassen sich wellenförmige, Zickzack, Rechteck, Dreieck, gewundene Lochreihenlinien, Firmenlogos, Kryptogramme, Scripts, anti counterfeiting Indikatoren, Merkmale, Identifikationen oder andere beliebige Ausführungsformen als Oberflächengravuren, Materialritzungen, Materialabtragungen, Imbedding oder Mikroperforationen dauerhaft mit zeitlich sehr schnell, präzise aus gelenkten Laserstrahlen einbringen.
Für Lasermikroperforationen mit Co2 Laserquellen ist dies bei Lochgrößen von 60 µm - 120 µm, Lochdichten von typisch 10 – 30 Mikrolöchern/cm bei Lochsequenzen von 100.000 - 300.000 Löcher/Sek. und Permeabilitätsbereichen von 100 – 800 C.U. realisiert.
Details http://www.microperforation.com/lpm-1.html LPM-1 Patent DE102004001327
Details http://www.microperforation.com/mll-1-laser-perforation.html
Verpackungs- und Kunststofffolienprodukte verschiedenster Art lassen sich mit dem neuen Mikro Laserperforationsverfahren MLL-1 in gleicher Weise veredeln oder behandeln.
Wobei sich die Anwendungen nicht nur auf das Perforieren beschränken, sondern auch für den Einsatz der gigantischen Industriebereiche zur Lasermaterialbearbeitung und Oberflächenbehandlungen wie schweißen, formen, trennen, vergüten, bohren, öffnen, fügen usw. übertragbar sind.
Kontrolle von Nano oder Mikro Permeabilitätscluster
Permeable, naturporöse, Gas- oder Wasserdampfdurchlässige, Nano oder Mikroperforierte Warenbahnen, Verpackungsstoffe oder andere bewegte Materialien bewegen mit Transportgeschwindigkeiten bis zu 10.000 mm/Sekunde bei Breiten bis zu 5000 mm, so dass sich pneumatische, Über-, Unterdruck- oder Jetstreamsysteme oder andere Materialberührende Prozessmessungen als online Kontrolle exorbitant schwierig gestalten. Des Weiteren haften den Materialberührenden Messmethoden mögliche Nachteile hinsichtlich Bahnzugserhöhung, Materialabriebs, Faltenbildung, Undichtigkeit im Sensorkopfbereich, starken Verschmutzungen, Nichtlinearitäten und anderen Schwierigkeiten an.
Sensorsystem
Optische online Sensormessverfahren bieten vorteilhafte Möglichkeiten zur spektralen Transmissions- oder Extinktionsmessung für die Bestimmung der pneumatisch statischen Gas- oder Wasserdampfdurchlässigkeit dieser bewegten Materialien, wenn wesentliche Grundkriterien wie z.B. optische Transparenz, Opazität, Spektralverhalten im Bereich von 350 – 900 nm, Porengrößen von 50 nm bis 100 µm, Porencluster bis 500/cm2, Materialdichte, Konsistenz, Glätte, Glanz, usw. erfüllbar sind. Dabei ist das Anforderungsspektrum aufgrund der eingangs genannten Produktkonditionen und online Produktionskontrolle, kleinen geometrischen Porenabmessungen, Gasdurchgängen, relativ hohen Transportgeschwindigkeiten und wichtiger Messwert Reproduktion mit der optischen Porositätsmessung gut zu lösen.
IPM hat verschiedene optische Messverfahren und Sensorsysteme in stationärer oder Traversausführung als OPSS-1 und OPRL-1 entwickelt, im Markt eingeführt und mit der DE10251610 sowie auch in China 200310104764, DE19542289 zur Patentanmeldung gebracht, mit denen online Produktionskontrollen und Produktzertifizierungen nach ISO 9001, 9002 und dem Statistical Quality Control (SQC) im Reproduzierbarkeitsgrad und Genauigkeiten unter 2% praktiziert sind.
Transmissionsmodus
Damit sind Gas- oder Luftdurchlässigkeitsmessbereiche von 80 C.U. bis 5000 C.U. ( Coresta ml/2cm2/min ) oder 100 – 2 Guley in Kombination von hybrid Multifarb- und Intensitätssensoren, Permeabilitätsprofilerfassungen mit Auflösungen kleiner 0.1 mm mittels integriertem Präzision Linienlaser, CCD Zeile, intelligente DSP und FPGA Multicontroller Sensorelektronik, Firmware, RS 232, RS 485 high speed Links oder CAN, Profibus, Ethernet Busanbindungen bei scanning speeds von 20 bis zum 1000 mm/Sek. ober- und unterhalb des relativ dazu bewegten Materiales im Transmissionsmodus realisiert.
Der angekoppelte Industrie PC und deren Prozesssoftware kommuniziert mit dem OPSS-1 Sensorkopf, steuert gleichzeitig die Travers Achse und deren controller und übernimmt ebenfalls die Trendnachführung als feed-back close-loop Steuerung zur gravierenden Einengung der Produktmessgröße. Unterhalb der bewegten Materialbahn befindet sich auf gleicher X/Y-Achsenlinie die Beleuchtungszuführung, welche über eine spezielle Lichtfaser der chromatischen Lichtquelle zugeführt. Messspalte in Z-Richtung sind bisher im Bereich von 2 – 10 mm praktiziert, größere Abstände sind auf Anfrage und optische Vortestung der Materialkonditionen denkbar.
Permeabilitätsprofile
Des Weiteren bietet das OPSS-1 Sensorsystem auch die Möglichkeit, nicht nur lokale Permeabilitäten, Nanodurchlässe, Massenporen, Mikrokanäle oder Mikroperforationszonen, stationär kontinuierlich zu messen, sondern auch auf einer travers bewegten Einheit eine Vielzahl sequentiell nebeneinander angeordneten Messzonen, Bereiche, Permeabilitätscluster und Vollflächenbereiche bis Materialbreiten von 5000 mm automatisiert zu detektieren und Messwert gerecht auszugeben.
Andere Messgrößen wie z.B. die WDD nach ASTM oder ISO in g/cm2/h, Liquid, Jet Stream Penetration, Feuchtigkeitsverhalten, Partikelretension, Photonenstrom oder andere physikalische Eigenschaften sind nach entsprechenden optischen Voruntersuchungen möglich, sofern die Materialien eine bestimmte optische Transmission im gemessenen Wellenspektrum aufweisen und das Verhältnis zwischen Nutzsignal und Untergrundrauschen 18 – 28 dB oder besser beträgt.
OPSS-1 optical online porovision control - download OPSS-1
Details http://www.microperforation.com/opss-1-optical-online-porosity.htmlOPSS-1-B print inspection with hi-speed camera scanner for QUAD bobbins at laser perforators - download OPSS-1-B
PS-250-4 quad bobbin perforation machine - download PS-250-4
Aktueller IPM Pressebeitrag Micro-perforation of running webs
Flexo & Gravure Asia 1-2008 http://www.flexo.de/download/fga/1-2008/Inhalt_FGA_1_2008.pdf
High power laser multiplexer for industry applications as well for wide web micro perforation machines LPM-1 with tipping, packaging paper, non-woven, spun-bonded, textile, plastic films or other material substrates
Patent grand DE102004001327
Patent download http://www.microperforation.com/englishengineerreport.html
Patent DE102004001327
Conventional laser perforation
Possible to perforate by pulsed and focused laser beams are holes sizes from 60 to 200 µm at density of holes of typical 10 to 30 holes per cm length, holes sequences up to 400.000 holes per second at a maximum of 32 hole rows by laser distributed over the width of the web with traditional systems or machines on the market.
Porosity levels from 100 up to 3000 C. U. by web widths up to 500 mm at web speeds of up to 600 m/min are archive able, depending on porosity and material consistency in relation to its ability to perforate.
IPM laser perforation processes
IPM owns development of LASER PERFORATION technology LPM-1 (patent grand DE102004001327) operates with quad laser beam inputs of 8 KW optical power input ( fast flow or SLAB laser with 10.6 μm wave length ) to an upper/lower dual beam multiplexer to generate up to 200 individual laser perforation beams/rows/lines across the web, combines automatic laser perforation head positioning, focus setting, by web speeds up to 400 m/min, web widths up to 2000 mm, up to 4,000.000 holes per second. Each laser perforation lines are archive able from 100 up to 2000 C.U.
Jumbo-roll-by-roll production, optical online porovision and simultaneous perforation line positioning control, full feed-back system for constant porosity levels are further features. Each laser perforated jumbo roll is ISO production data controlled, benefit and certificated.
Other industry
areas
The conception of high power twin laser beam multiplexers
enable many possibilities in other industry application fields as
cutting, cut-offs, welding, surface finishing, drilling, polishing,
forming, surface treatment, roughness improvement.
Each of the 200 single perforation head can be positioned in X directions across the running web or other laser treated material sheet, substrates, blocks etc.
The automatic processes, equipments and devises opening completely new possibilities in industry, science, military or space laser application. Patent grand of process and device with DE102004001327.
Base conception of dual laser beam multiplexer and other industry applications
The conception of high power laser beam multiplexers enable many possibilities in other industry application fields as cutting, cut-offs, welding, surface finishing, drilling, polishing, forming, surface treatment, roughness improvement, etc.
Each of the 200 single perforation head can be positioned across the running web or static positioned material. The automatic processes, equipments and devises opening completely new possibilities in industry, science, military or space laser application.
Highly automated motor/robotic adjustable/driven focusing optics for/one each perforation head allow a PLC controlled and precise positioning across the web/sheet material. The procedure looks like as full automatic controlled knife setting system on a slitting machine. That state-of-the-art automatic procedure and their devices open now fully new industry challenges in wide web laser perforation and many other application fields.
Hollow wave guides
In using of new CO2 hollow wave guide fibres, one rotary cubic element, or two quadruple beam splitters, or high speed polygon facet wheel into the centre of the optical high power twin multiplexer generating as industrial suited up to 200 optical single channel outputs. Between the laser perforation section and rewind stand is the optical online porosity scanning system OPSS-1 located which controlled very precise each laser line position, the holes qualities, holes quantities as well all porosity levels of the fast running material web.
LPM-1 paper perforation
A new high power Laser multiplexer for wave lengths from 500 nm up to 10.6 µm allows by four main beam inputs up to 200 single beam outputs, up to 6 laser rows on one each bobbin, automatic laser line positioning and setting, by two 2/4 KW Laser beam sources, web speeds up to 400 m/min, web widths up to 2000 mm, jumbo roll-by-roll and fully automatic production, up to 20 bobbins in one cut which means up to 160 bobbins without any machine stops including the optical OPSS-1 porosity scanning and feed-back control system.
MLL-1 nano micro laser line perforation for paper webs, metal or many other substrates and applications
Patent pending DE102004012081
Patent DE102004012081
Anti counterfeiting, indicators or special product designs with laser micro perforation technology
A patent pending Micro Laser Line perforation technology MLL-1 generates sinus, waves, zigzags or other kinds of perforations cryptograms, designs as multiple or quadruple pairs of micro laser lines in web direction. Hole, slot or star sizes in ranges from 60 up to 200 μm are possible. Provide for tipping, cigarette, packaging or other kind of paper, plastic film or other web material.
Special features of micro laser line perforation enables fundamental new product characteristic in scripts, e.g. for mouthpieces with tipping paper, CTP on cigarette filters, product indication with visible perforation holes, brand name, company logo, indications, anti counterfeiting designs, cryptogram, etc.
In addition for other industry, medical, science or military purposes, material and applications fields.
Patent pending for process, device and product property DE102004012081.
Working principle of MLL-1 Micro-Laser-Line perforation
As known OFFLINE laser perforation machines or processes generating strait holes lines in web direction of the running tipping or other material sheets. Excluding spray laser designs which looks similar as random holes into certain zone areas as electro static perforation.
The world-wide new and patent pending DE10.2004.012.081.1 Micro Laser Line technology generating SINUS, WAVES, ZIG-ZAG, CRYPTOGRAMS, LOGO, HOLOGRAMS, BRAND SIGNS or other kind of perforation hole lines in web direction which looks as a package design of micro laser lines.
Concerned tipping paper it means NON COAXIAL around the cigarette filter.
New beam divert moving, scanning, flipping elements steering each single laser perforation line in across direction which are precise focused for small holes to the fast running paper or other material webs.
Technical solutions
Technologically this is performed by means of Piezo oscillators, ultra fast mini scanner etc. for laser beam deflections, as actuators with added metal optics or asymmetrically, rotary reflection cones, whose function and temporal operational sequences are coupled with the path speed of web material.
The points of envelope curves of the selected perforation form are calculated and computed before for the single holes and holes groups implemented and supervised during current perforation procedure by programmable control system PLC.
Product and process advantages
Laser perforation machines/systems
Applications
The Micro-Laser-Line perforation MLL-1 for web or sheet materials as like any kind of paper, metal, isolation, plastic, leather, etc. materials enables now large degrees and freedom of hole positioning by different perforation designs of wave, zigzag, cryptograms, etc. lines or other designs which generating e.g. optimized air distribution characteristics in cigarette filters or other additional product advantages.
The special remarks of the MLL-1 create fundamentally new product properties, e.g. as final products for mouthpieces with tipping paper at cigarette filters or other products of this kind which completely specific a indicated brand name and is recognizable for everyone – if the holes are visible or to see with magnified glasses. Just as like a perforation cryptogram.
Summary The MLL-1 micro laser line process allows many NEW applications with certain beam diverts in horizontal or vertical positions. Using of new beam diverts elements allows easy and low budget modifications on existent laser systems.

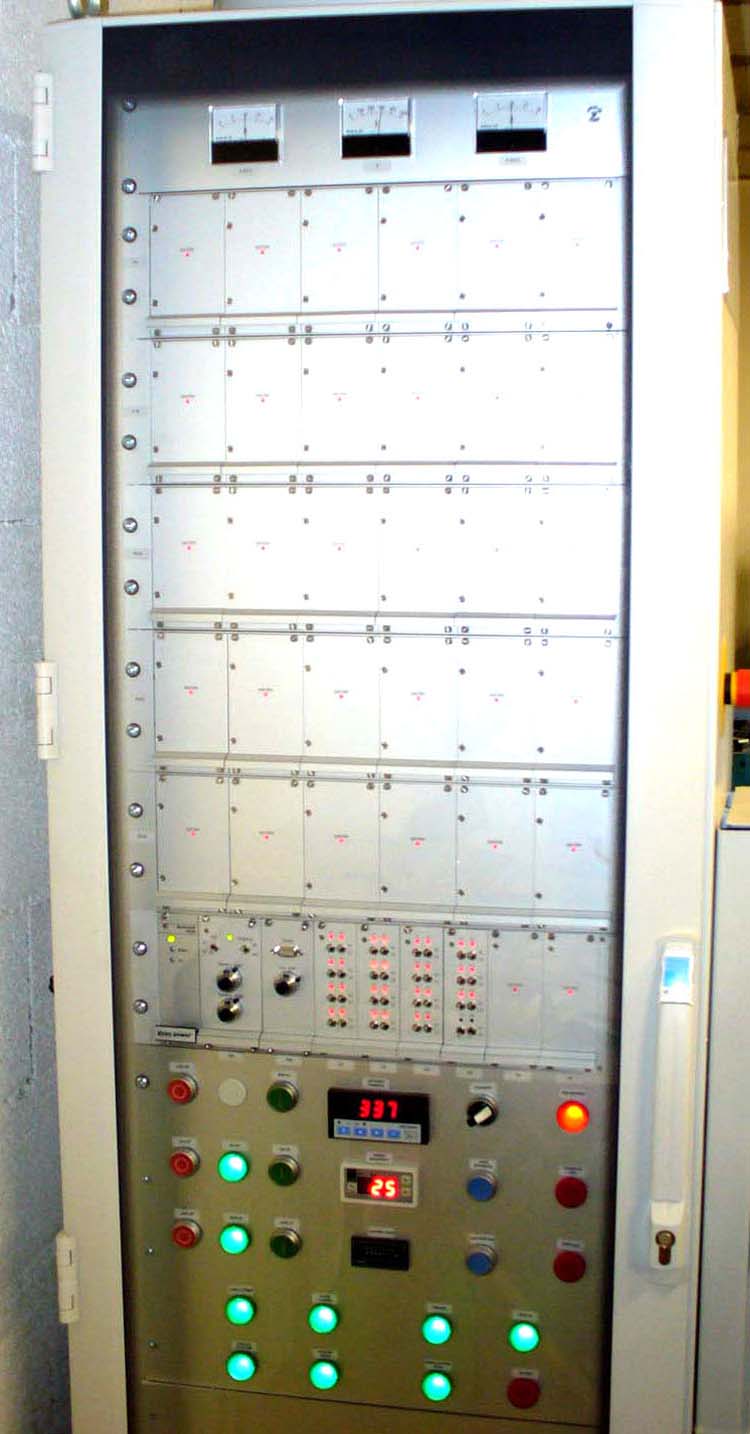

IGBT dual high frequency, high voltage, high power switching converter unit
Patent grant DE10328937
Patent DE10328937
Introduction
On a high level operate engineering company develops a dual, high power, high frequency switching unit which works with hybrid drives, compact EMI safe semiconductor stages, supporting capacitors, high voltage ferrite transformers to generate HV short pulses and sparking groups. Advantages are based on uses of standard circuits with extended semiconductors for e.g. nano, sub or micro perforation applications, corona treatments etc. The company is looking for science or industrial partners who are interested in a licence agreement and / or technical co-operation.
Working principle
Industry application of electrostatic perforation for fast running paper webs using IGBT, MOSFET or HVFET semiconductor power stages. These circuits working as upward converters with power pulses in ranges from 5 µS up to 25 µS and high current peaks up to 300 Amps on a serial connected inductivity and loading capacity that the secondary ferrite transformer coils supply sparking electrodes up to 50 KVss.
The circuit works itself with alternating clock frequencies and changes of pulse widths a common load condenser and coupled primary inductance of a ferrite high voltage transformer as upward power/pulse converter and non resonance frequency operation.
A safety circuit logic and two hybrid drivers allows a alternately switching of semiconductor A and B which generating higher operation frequencies and power levels meanwhile the electrical and thermal conditions remains on each in the same range as a single switching unit.
Switching advantages
A controlled pulse timing into a certain time window with a constant or variable frequency generating hole sizes and hole sequences with high voltage sparking through the material webs by nano or micro perforation. The repeating frequencies of the entire circuit can up to the double switching frequency as of each semiconductor stage.
A changeable current in the spark channel are feasible with total switching frequencies up to 150 kHz. And in the same time the dual semiconductor switching unit allows a double power level as just only with one switching element is possible.
Dual IGBT, BJT, HVFET or MOSFET semiconductors in high power, high current, high voltage circuits obtain in electrostatic nano, sub micro perforation, corona treatment or other switching application frequencies up to 250 KHz, power levels up to 30 KW and more. Higher power efficiencies and harder switching periods are further advantages.
In conclusion the approximately double frequency and power level operation obtains higher switching efficiencies, much more perforation power or higher corona treatment levels which are depend of the industry application.
Electrostatic perforation processes and machines, corona treatment, surface treatment, high power switching devices, power supplies, AC&DC and other switching converter systems, drives, etc.
Fine paper, cigarette, packaging or other fine paper industries, corona system manufacture, switching device manufacture, high-power converter equipment, AC/DC, DC/AC industry etc.
The new dual semiconductor circuit design allows applications to build hybrid drives, semiconductor high-level stage, upward, downward or other converters or generators which operating with supporting capacitors, high-voltage ferrite transformers in an extremely compact and modular design. Several advantages are the high efficiency of pulse/power transmission and energy ratios.
Traditional corona or other type of medium generators up to 30 KHz operation ranges are easy to modify to a double frequency and power levels operation.
Nano, Sub Micro Perforation
Web material as regenerated cellulose films, filter, cigarette, tipping, roll-your-own RYO paper, transparent, coated special, bag or packing papers, bonded fabrics, spun bonded non-woven, technical textiles, fabrics, laminate with base weights from 20 g/m2 to up to 150 g/m2, up to 20 g/m2 LPDE coating films, are perforated electro statically nano, micro, or by laser (mechanical hot or micro needle) with micro or macro holes for wide range of application purposes.
Electrostatic NANO MICRO PERFORATION, based at micro discharging and sparking, Bluemlein and Plasma Tunnel effects with gas atomic ionization in Nanosecond time windows.
The pores are statistically irregularly distributed with size ranges from 100 nm up to 80 μm diameter and analogically, under LASER or micro macro PERFORATION, arranged in diameter sizes from 60 up 200 μm, at best non-inclined holes und rows of holes of diverse arrangement comprehension.
For the human eye invisible electrostatic nano or micro perforations may be arranged in areas as well as in zones with specific distances within its web. Controlled pore sizes in wide ranges from 100 nm to 80 µm diameters by holes sequences up to 16 million pores per second and 0.1 bis 3 mJ discharge energy for each Pore.
Arrangements of zones are usually carried out in width from 2 to 6 mm and pore density of 15 up to 250 pores per cm2 whereas the perforation of areas results in pore densities of up to 5 million pores per m2. ESP perforations allow porosity levels from 80 to 2,500 C. U., web widths from 100 to 2,000 mm at web speeds of up to 500 m/min, depending on porosity and material consistency in relation to its ability to perforate.
Ventilation of mass products
Electrostatic perforation has been used since 30 years for ventilation of non filter, RYO or filter cigarettes to create a directed and guided air bypass or Lindstroem principle. For this purpose, cigarette paper for some non filter or RYO cigarettes and almost every kind of filter cigarettes tipping papers are perforated electro statically OFFLINE in zones from 2.0 – 6.0 mm width or in rows with ONLINE or OFFLINE by use of slow, fast flow, sealed-off or SLAB CO2 gas or diode laser in order to reduce the harmful substances such as nicotine and condensate down to allowed values. Another effect is the possibility to control the degree of ventilation of Cigarettes.
Online micro perforation – porosity profile
Many years ago IPM had developed a multiple online electrostatic micro perforation OESP-1 units at cigarette making machines which was patent applied with EP 0460369 and DE4018209. That electrostatic micro perforation process enables cigarette or tipping paper while cigarette making processes to reduce nicotine and condensate levels for non-filter and filter cigarettes as well.
The OESP-1 devices opens fully new possibilities for cigarette or tipping paper ventilation during cigarette manufacturing by entire perforation cassettes integration into cigarette making machines as Max-S, Protos 80, Protos 90, Mark-9 etc.
http://www.freepatentsonline.com/EP0460369.html
The method and the device for electro-erosive perforation of cigarette paper basically operates with at least two pairs of electrodes which are ignited at the same time in such a manner that each perforation section is treated twice in order to provide a corresponding intensity of perforation, taking into consideration the duration of ignition and the web speed. In particular, the invention operates with at least four pairs of electrodes (I to IV), between which the web (10) of cigarette paper to be perforated is moved through. The cigarette paper is moved in the longitudinal direction of the cigarette to be produced later, the width corresponding to the circumference of the cigarette plus an overlap section for bonding. Perforating is carried out transversely to the direction of movement, that is to say an accurately defined zone section is produced around the circumference of the cigarette. The pairs of electrodes are arranged at a distance which corresponds to half the cigarette length (a, b, c) when four pairs of electrodes are used. The first and the third pair of electrodes are ignited simultaneously. A distance-dependent control causes the second and fourth pair of electrodes also to be ignited simultaneously when the previously perforated sections have traveled the distance of half a cigarette length. Each section is perforated four times, the speed at which the web (10) can be moved being determined not by the spacing (half a cigarette length) of the pairs of electrodes but by the spacing of the pairs of electrodes in each case simultaneously ignited (one cigarette length). This provides for uniform, intensive and very powerful perforation and the cigarette paper treated can be continuously supplied to the cigarette machine for further processing in the longitudinal direction of the cigarette.
Advantages during manufacturing
Small all-over-dimensions, direct mechanical integration of perforation units, easy functional interfacing and full EMI acceptance in order of EN or NEC standards archiving high production efficiencies with controllable ventilation grades on highly automated cigarette making machines.
Patented, powerful, dual switching, high frequency switching electronics and multiple perforation performances of the circumference of each cigarette, allows problem less perforation on high-speed cigarette making machines up to 12,000 cpm.
Liability and system investment
The ESP process OESP-1 has a high liability and is realizable with low investments and low running costs when compared with online macro or micro laser perforation processes. An online porosity control system OPSS-1 monitor continuously the air permeability, called optical online porovision or porosimeter, with a state-of-the-art technology to obtain a close-loop/feed-back to the perforation unit to keep ventilation grades constant.
IPM - ONLINE LASER PERFORATION with patent grant high-speed multiplexer DE102004001327
A – laser source and IPM patent grand multiplexer with 8 optical channels
B – bobbin unwinder and perforation heads
C – tipping paper strips with 8 laser perforation lines
further information on request
Conclusion: Online micro perforation processes are possible to use for other mass products and application fields with full system integration in entire production lines as bag, sack, packaging manufacturing etc.
Product properties with electrostatic perforation
One of the foremost postulation which can be applied to many application purposes and products containing bonded fabrics, bag or packaging papers, non-woven, etc. with gas or steam permeability but water impermeability.
Further substrates or micro engineered membranes for micro filtration, fractionation, nanopattering, nanomembranes, nanophotonics, microbiology, catalysis, gas, alcohol, liquid or blood separation, battery separator foils or others are possible with ELECTROSTATIC NANO MICRO PERFORATION TECHNOLOGY, depends of material structures and perforability.
Which means pore sizes from 10 nm up to 10 µm diameter by up to 5 million pores per m2. This is due to the water’s greater surface tension as dyne level and hydrophobic property or wetability through the relatively small sizes of nano or micro pores. These and other advantages of the pores necessarily demand the application of the ESP perforation method because alternative perforation or processes are physically NOT feasible, too expensive or simply uneconomical and would not allow successful product applications.
To archive new nano or micro perforation demands IPM developed power electronics perforation units which working as upward converters with IGBT, BJT, MOSFETS, FRETFET or HVFET for ultra short power pulses from 10 ns up to 20 µs, high current peaks up to 300 Amps, base frequencies up to 200 KHz on plug-in ferrite transformers to generate 50 Kilovolt to each sparking electrode. Patent grant DE10328937 for power electronics.
Optical OPSS-1 porosity or permeability sensor scanning system for high-speed webs
Patent pending DE10251610
China patent grand 200310104764
Sophisticated, multi functional, optical online sensor systems
IPM has developed a number of new, patent pending, stationary, scanning optical control processes, devices and systems for fast moving webs or fabrics to detect very precise and reproduce their specified product properties in online operation during production.
Introduction
OPSS-1 OPRL-1 vision control systems are equipped with multiple IR, NIR, VIS monolithic spectral color sensors, precision line lasers, CCD imagine devices, DSP, ATMEL and INFINEON sensor internal controllers, own firmware, high speed data link, at scanning speeds from 20–500 mm per second, at web widths up to 5000 mm, measuring gaps from 2.0-5.0 mm, optical inline detection of permeability, porosity, spectral transmission, opacity, extinction, particle absorption, porosities ranges from 80 up to 5000 C.U. (Coresta), respective from 50 down to 3 Gurley, position control of micro perforation lines with 0.1 mm accuracy, nano micro pores from 50 nm up to 200 micron diameter by up to 300 pores per cm2. With real time data determining of certain parameters, optical transmission, spectral grades, porosity integrals, envelope curves, internal calculated measuring values.
Thus direct with close loops and feedbacks to the power electronics of fabrics treatment units. Micro perforation or other system makes it possible to compensate any changes in web treatment parameters and their partial locations so that each jumbo roll as well single, quad bobbin sets can be produced quantity and quality controlled without intermediate stops in order of ISO 9001/9002 certifications.
Thus sophisticate, precise, liable, repeat accuracy, easy visualized, optical online measurement techniques archives perfect ways to control and convert pneumatic, fluid, gas, jet streams, static permeability, naturally porous grades, filtration levels, breathable or ventilation effects, etc. at fast moving webs. Their conditions can be easily met by using optical transmission technology thanks to described processing in fully online stationary or scanning control units, extremely small pore dimensions, high fabric speeds up to 1000 m/min by high repetition rates. That completely independent from base material properties as consistency, coloring, density, formation, pin holes, smoothness, stretching, shrinking, brightness, opacity, optical spectral property, gauging thickness weight, moisture content and other known influences.
Applications
The electrostatic nano or micro perforation, including Co2 slab fiber yag excimer diode laser, other material going trough or surface treatment, as well for micromachining and nanotechnology, is usually used depending on quality at fine, rotogravure or offset printing, holographic or publishing paper, writing, magazine, newspaper, packaging, bonded fabrics, non-woven, filter, coffee, tea, bag, sack, craft, food, fresh fruit, force, reinforce, tipping, cigarette, plug wrap, fiber, facial tissues, toilet, decoration, wallpaper, gift, watermark, towels, bleached dyes shiny or clay, recycling, booklet, bible or other special paper, certain plastic films, foils, coating, laminating, extruding, Polyofine, Polysulfone, Elastomer, textile, Polymer or most of that varied types.
It is also used especially for additionally treating materials when aiming special characteristics by physical or regular process reasons cannot be achieved by other process technologies. Material base weights from 10 up 150 grams per m2 by thickness from 5 up to 100 micron are possible to use. Including defect inspection, process automation, moisture vapor transmission rate, abrasion resistance for lamination of waterproof and breathable fabrics.
Our state-of-the-art, industrially approved, sophisticated, compact, multi functional, optical online sensor scanning systems together or without electrostatic, laser perforation technology operates precise and reliable 24/7, are integrate able into existing rewinding, slitting, spooling, spreading, printing, labeling, complex production lines or other machines and other production processes as well. Also, they can be used as completely independent micro surface-all-over or zone perforation units. Fully new ranges of applications will be made available total new products with special features.
Specific information by below website links and patent resources.
------------------------------------------------------------------------------------------------------------------------------------------------
Dyn control
Described is a method and device for optical inline tough less
surface tension control ODSTM-1 by which the fast moving substrate runs
through the measuring gap. It’s transmitted with a chromatic
beam and spectral selected light source were two optical channels are
displaced and polarized by 90 degree to each other. Both optical axles
are precise and motor driven shift able in certain angles from 25 up to
65 degree. The spectral light photons, transmission, extinction,
absorption grades are detectable by two optical CCD imagine vision
devices which are integrate in the sensor case on the other side of the
substrate.
Material
Moving substrates means plastic foils, flexible, high-tech films, laminate, coating, bonding, labeling, co-extrusion, BOPP, LDPE, LLDPE, HDPE, MDPE, MAS, MEV, PET, FEP, PP, PE, PS, PO, EVA, PTFE, PVC, PTFE, DPC, BOPS, Vinyl, Polyester, Wrapping, Olefin, self-adhesive tape, high strength, cross-laminated, adhesive-coated films, reflective or magnetic sheeting, automotive tape products, inkjet media, Polyethylenex, heat sealing, sewing of plastic film, pressure sensitive tapes for the entertainment industry, graphic and specialty arts for general industrial and electrical applications, building or engineering industry, photographs, masking or printable plastic films, flat or corrugated rigid foamed thermoplastic sheets, polycarbonate, acrylic, PETG.
Extruded or polished cellulose, optical grade polycarbonate, sheets for IR or laser protection, welding filter grade sheets, films for video, imaging, capacitor or thermo transfer applications, foamed polypropylene film with decorative ribbons, binary-oriented polystyrene sheets, multi layer co-extruded film, high impact PVC and PETG, polyimide film, tape and flat films for aerospace automotive medical agriculture marine automotive household commercial domestic construction industry, municipal and leisure applications, clear matt semi-matt finishes or colored, micro-porous membranes for use in alkaline lithium batteries, fuel cells and filtration equipment. By gauges from 10µ to 100µ, fabric widths up to 10,000 mm and web speeds up to 18 meters per second.
Optical properties
Material specific wavelength selection between 1200-1800nm, material specific finger prints, molecular spectral properties, transmission grades, optical angle scanning, Lambert Beersche law determining, ultra low level stray scatter light detection, polarization, slot diaphragms, transverse displacements control the light beams along/far from the optical X and Y axes. The results are extreme scattering, diffraction, NIR, IR, stray light photons generation into the layer areas at both sides of the moving substrate.
Their reflected and transmitted light intensities enables the determination by defined formulas and data matrixes the surface tension values in ranges from 28-62mN/m which are direct associate and bond to real static values for Statistical Quality Control (SQC).
And this entirely independent of the material specific influences as like surface consistency, thickness, density, weight, opacity, coherence, filling, stretching, shrinkage, structure, co-extrusion, polar grouping, temperature, intrinsic motivation or viscosity, hydrophobia, hydrophilic molecules, hydrogen, photonics, mol mass, moisture, water steam proof, bi-layer, polymer, patterning, nanostructure, irradiation, isotopic, catalyst, multi atomic, coherence, absorption, photo mask effect, roentgen, X-ray, radiation, resonance bands, REM, TEM, FIC, IEC, ESCA electron spectroscopy for chemical analysis ASTM or ATR method, property, ellipsometry, opto-acoustic photonic liquid effects, pre material treatment as corona, plasma, flam treatment.
Specific information by below website links and patent resources.
OPSS-1 optical online porosity vision control - download OPSS-1
OPSS-1-B print inspection with hi-speed camera scanner for QUAD bobbins at laser perforators - download OPSS-1-B
Actual press release: Micro-perforation of running webs
27.02.2008 Flexo & Gravure Asia 1-2008 http://www.flexo.de/download/fga/1-2008/Inhalt_FGA_1_2008.pdf
Patent links
http://www.microperforation.com/mll-1-laser-perforation.html
http://www.microperforation.com/opss-1-optical-online-porosity.html
http://www.microperforation.com/online-perforation-cigarette.html
For more information - please visit our website or request further details
